1.高效追踪式光伏发电系统,其特征在于,包括:贴板(3)、光伏电池、框体(1)、支座(6);所述光伏电池固定在所述贴板(3)上;
所述贴板(3)包括固定端部和活动端部,固定端部和活动端部均通过第一转轴(2)分别与框体(1)相对的两个侧面相连接,所述活动端部用于通过第一转轴(2)带动贴板(3)转动来调节光伏电池的方位角;
所述框体(1)的两端通过第二转轴(4)安装在支座(6)上,所述框体(1)通过第二转轴(4)的转动调整光伏电池的俯仰角;
还包括光线追踪器(15)和控制组件(14),所述光线追踪器(15)用于追踪太阳的方位角和俯仰角;所述光线追踪器(15)与控制组件(14)相连接,所述控制组件(14)分别控制第一转轴(2)和第二转轴(14)的转动。
2.如权利要求1所述的高效追踪式光伏发电系统,其特征在于,所述的贴板(3)有多个。
3.如权利要求1所述的高效追踪式光伏发电系统,其特征在于,贴板(3)的活动端部设有第一齿轮(7),与活动端部相连接的框体侧面为一带有外螺纹的杆体(8),所述带有外螺纹的杆体(8)与第一齿轮(7)相啮合;
还包括第一伺服电机(13),所述第一伺服电机(13)驱动带有外螺纹的杆体(8)进行转动。
4.如权利要求3所述的高效追踪式光伏发电系统,其特征在于,所述带有外螺纹的杆体(8)的一端与框体(1)相连接,另一端通过第二齿轮(5)和第三齿轮(9)的啮合与第三转轴(21)相连接,第三转轴(21)通过第四齿轮(11)与第五齿轮(17)的啮合与第四转轴(18)相连接,第四转轴(18)与第一伺服电机(13)相连接。
5.如权利要求1所述的高效追踪式光伏发电系统,其特征在于,还包括第二伺服电机,所述第二转轴(4)与第二伺服电机(10)相连接。
6.如权利要求1、4和5所述的高效追踪式光伏发电系统,其特征在于,通过式(1)得到T1到T2时间内第二伺服电机(10)的转速n2:其中,Δh为T1到T2时间内太阳高度的变化值,
,δ为太阳赤纬角,ω为太阳中心点到地心的连线与子午线之间的夹角,为纬度,北半球为正,南半球为负;ω1、ω2分别为T1、T2时刻的太阳时角;
通过式(2)得到T1到T2时间内贴板(3)的转速n2:
其中,Δr是T1到T2时间内太阳方位角的变化值,
δ为太阳赤纬角,h1、h2分别为T1、
T2时刻的太阳高度角。

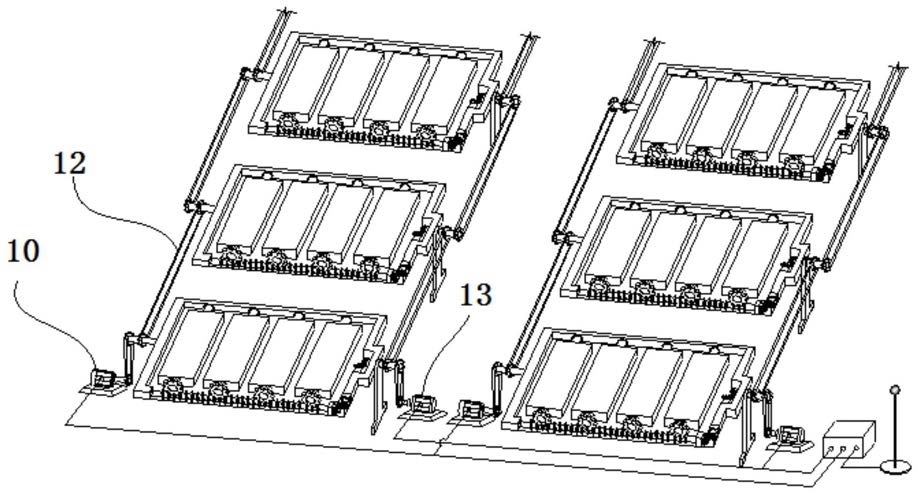

7.高效追踪式光伏发电矩阵,其特征在于,包括多个权利要求1所述的高效追踪式光伏发电系统,所述多个高效追踪式光伏发电系统沿第一转轴(2)的轴线排列,每个高效追踪式光伏发电系统的第二转轴(4)上设有俯仰角齿轮(20),相邻两个高效追踪式光伏发电系统第二转轴(4)上的俯仰角齿轮(20)通过一根链条(12)相连接,链条(12)与俯仰角齿轮(20)相啮合;
每个高效追踪式光伏发电系统的第四转轴上设有方位角齿轮,相邻两个高效追踪式光伏发电系统第二转轴(4)上的方位角齿轮(19)通过一根链条(12)相连接,链条(12)与方位角齿轮(19)相啮合。
8.如权利要求7所述的高效追踪式光伏发电矩阵,其特征在于,高效追踪式光伏发电矩阵中沿第一转轴(2)的轴线排列的响邻两个高效追踪式光伏发电系统之间的距离不小于Dx;
其中,L1为框体宽度;为纬度,北半球为正,南半球为负;β为光伏电池上表面与地平面的夹角。
9.如权利要求7所述的高效追踪式光伏发电矩阵,其特征在于,包括多个权利要求1所述的高效追踪式光伏发电系统,所述多个高效追踪式光伏发电系统沿第四转轴(18)的轴线排列,每个高效追踪式光伏发电系统的第一伺服电机(13)和第二伺服电机(10)都连接于同一控制组件(14)。
10.如权利要求10所述的高效追踪式光伏发电矩阵,其特征在于,沿第四转轴(18)的轴线排列的相邻两个高效追踪式光伏发电系统之间的距离不小于Dy;
其中,L2为贴板的宽度;h为太阳的高度角。
