专利号: 2017106698951
申请人: 麦伟坚
专利类型:发明专利
专利状态:已下证
专利领域: 无轨陆用车辆
更新日期:2024-08-12
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

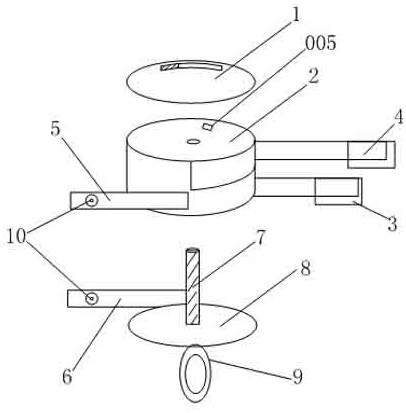

1.一种自行车刹车行程调节系统,其特征在于,包括刹车行程调节组件;所述刹车行程调节组件包括旋转锁定结构和底座,所述旋转锁定结构的上设有间隙调整臂A,所述旋转锁定结构上还设有指拨柄A和指拨柄B,所述底座侧面设有间隙调整臂B,所述底座上方设有连接轴,所述旋转锁定结构套在所述连接轴上,刹车线穿过所述间隙调整臂A和所述间隙调整臂B,线管分别固定在所述间隙调整臂A和所述间隙调整臂B的两侧;

还包括刹车行程检查组件,所述刹车行程检查组件包括刹车行程显示盘和刹车行程指针,所述刹车行程指针与手柄的顶部连接,所述刹车行程显示盘下端连接刹车把固定器,所述刹车把固定器与所述手柄通过支点连接。

2.根据权利要求1所述的自行车刹车行程调节系统,其特征在于,所述刹车行程调节组件还包括调整幅度显示盘,所述调整幅度显示盘表面的指示框与所述旋转锁定结构的标示位对应。

3.一种自行车刹车行程调节系统,其特征在于,包括刹车行程调节组件;所述刹车行程调节组件包括旋转锁定结构,所述旋转锁定结构的上设有间隙调整臂A,刹车线穿过所述间隙调整臂A与手柄固定连接,线管固定在所述间隙调整臂A外侧,所述旋转锁定结构上还设有指拨柄A和指拨柄B,所述旋转锁定结构下端设有调节固定座,所述调节固定座上方设有连接轴,所述旋转锁定结构套在所述连接轴上。

4.根据权利要求3所述的自行车刹车行程调节系统,其特征在于,所述刹车行程调节组件还包括调整幅度显示盘,所述调整幅度显示盘表面的指示框与所述旋转锁定结构的标示位对应。

5.根据权利要求3所述的自行车刹车行程调节系统,其特征在于,还包括刹车行程检查组件,所述刹车行程检查组件包括刹车行程显示盘和刹车行程指针,所述刹车行程指针与所述手柄的顶部连接,所述刹车行程显示盘下端固定在所述调节固定座上,所述调节固定座与所述手柄通过支点连接。

6.一种自行车刹车行程调节系统,其特征在于,包括刹车行程调节组件;所述刹车行程调节组件包括旋转复位结构、内螺纹导管以及外螺纹空心导管,所述旋转复位结构固定在调节固定座上,所述旋转复位结构的侧面设有拨片A和拨片B,所述旋转复位结构的末端与所述外螺纹空心导管前端咬合连接,所述外螺纹空心导管的后端与所述内螺纹导管咬合连接,所述内螺纹导管的下端沿着所述调节固定座前后滑动,所述内螺纹导管的后端设有线管,所述线管内的刹车线依次穿过所述内螺纹导管、所述外螺纹空心导管以及所述旋转复位结构,并与手柄固定连接。

7.根据权利要求6所述的自行车刹车行程调节系统,其特征在于,所述调节固定座上设有调整幅度显示盘,所述内螺纹导管前端设置有刹车行程调整幅度指针,所述刹车行程调整幅度指针对应所述调整幅度显示盘上的指示框。

8.根据权利要求6所述的自行车刹车行程调节系统,其特征在于,所述内螺纹导管的下侧设有滑块,所述滑块套在所述调节固定座的导槽内并沿着所述调节固定座前后滑动。

9.根据权利要求6所述的自行车刹车行程调节系统,其特征在于,还包括刹车行程检查组件,所述刹车行程检查组件包括刹车行程显示盘和刹车行程指针,所述刹车行程指针与所述手柄的顶部连接,所述刹车行程显示盘下端固定在所述调节固定座上,所述调节固定座与所述手柄通过支点连接。
