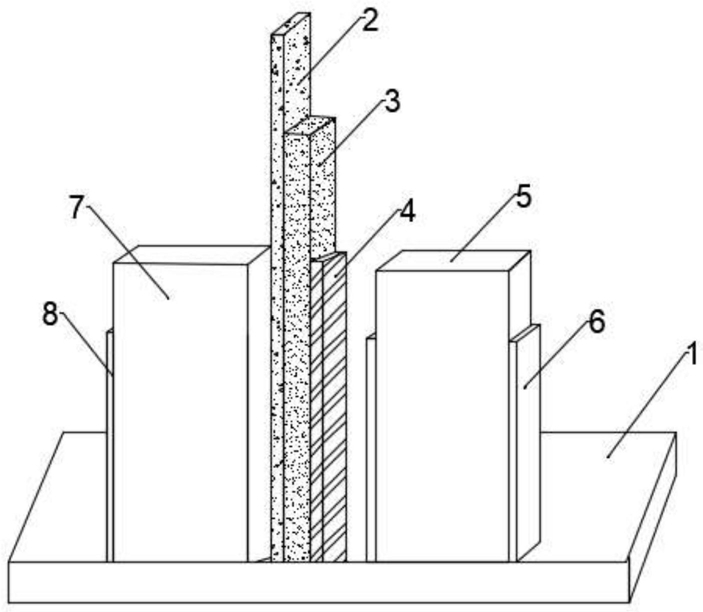

1.一种电瓷避雷器的漏电屏蔽装置,其特征在于:包括立式磁屏蔽层(1)和镜像材料层(4),所述立式磁屏蔽层(1)与镜像材料层(4)呈垂直放置,且镜像材料层(4)设置在立式磁屏蔽层(1)的上表面,所述立式磁屏蔽层(1)的上表面还固定安装有钢板(2),所述钢板(2)的右侧面上还设置有磁屏蔽板(3),所述磁屏蔽板(3)与镜像材料层(4)水平放置,且镜像材料层(4)设置在磁屏蔽板(3)的右端,所述钢板(2)的左侧面上还固定安装有镜像铁芯(7),且镜像铁芯(7)的下端与立式磁屏蔽层(1)的上表面固定连接,所述镜像铁芯(7)的左侧面上还设置有镜像线圈(8),所述镜像材料层(4)的右端还设置有激励铁芯(5),所述激励铁芯(5)的底部与立式磁屏蔽层(1)的上表面固定连接,所述激励铁芯(5)的两侧面上均设置有激励线圈(6)。
2.根据权利要求1所述的一种电瓷避雷器的漏电屏蔽装置,其特征在于:所述立式磁屏蔽层(1)的四周铺设有多个屏蔽环(9),且多个屏蔽环(9)均对称分布在立式磁屏蔽层(1)的上表面。
3.根据权利要求1所述的一种电瓷避雷器的漏电屏蔽装置,其特征在于:所述立式磁屏蔽层(1)的上表面还设置有多个支柱绝缘子(10),所述支柱绝缘子(10)均对称分布在立式磁屏蔽层(1)的拐角处。
4.根据权利要求3所述的一种电瓷避雷器的漏电屏蔽装置,其特征在于:所述支柱绝缘子(10)的外表面设置有环氧缠绕管(12),且在支柱绝缘子(10)的内部还填充有聚氨酯材料层(13),所述支柱绝缘子(10)的内部中央处还固定安装有芯棒(14),且聚氨酯材料层(13)铺设在芯棒(14)的外表面。
5.根据权利要求4所述的一种电瓷避雷器的漏电屏蔽装置,其特征在于:所述环氧缠绕管(12)的外表面还铺设有硅橡胶护套(11)。
6.根据权利要求1所述的一种电瓷避雷器的漏电屏蔽装置,其特征在于:所述激励线圈(6)呈柱状结构,在激励线圈(6)的内壁上设置有铁芯棒(15),所述激励线圈(6)的外表面还磁连接着屏蔽层叠片(16)。
7.根据权利要求6所述的一种电瓷避雷器的漏电屏蔽装置,其特征在于:所述屏蔽层叠片(16)的外表面上还缠绕有测量线圈(17),所述测量线圈(17)呈环状结构。
