1.一种基于铁矿粉温度-电信号曲线检测同化温度的方法，其特征在于：在升温的过程中检测铁矿粉试样(400)的电信号及温度的变化情况，确定电信号与温度的关系，并绘制铁矿粉试样(400)的温度-电信号曲线，根据曲线的电信号突变寻找对应的温度值，检测得到铁矿粉的同化温度。

2.根据权利要求1所述的一种基于铁矿粉温度-电信号曲线检测同化温度的方法，其特征在于，具体的方法为：将铁矿粉试样(400)粉末覆盖于检测装置的氧化钙压片(130)上，铁矿粉试样(400)串联于第一电极(221)和第二电极(222)之间；

在升温的过程中检测装置的检测单元(200)检测铁矿粉试样(400)的电信号随时间的变化情况及温度随时间的变化情况，通过时间介质得到电信号与温度的对应关系，并绘制铁矿粉试样(400)的温度-电信号曲线；

根据电信号与温度曲线的电信号突变确定对应坐标轴的温度值，并检测得到铁矿粉的同化温度。

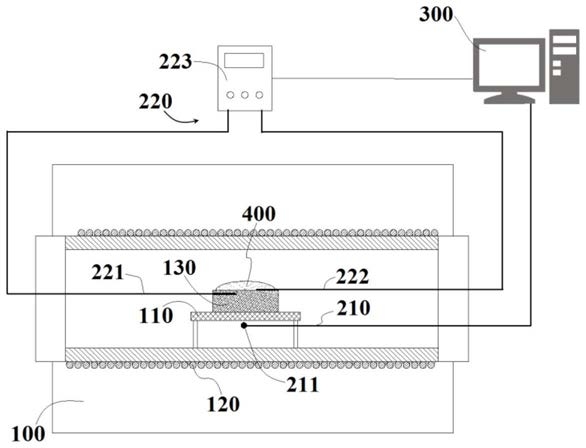

3.根据权利要求2所述的一种基于铁矿粉温度-电信号曲线检测同化温度的方法，其特征在于：检测装置包括加热单元(100)，该加热单元(100)用于加热铁矿粉试样(400)；以及

检测单元(200)，该检测单元(200)包括温度检测部件(210)和电信号检测部件(220)，温度检测部件(210)用于检测铁矿粉试样(400)的温度；电信号检测部件(220)用于检测升温过程中铁矿粉试样(400)的电信号的变化情况。

4.根据权利要求3所述的一种基于铁矿粉温度-电信号曲线检测同化温度的方法，其特征在于：电信号检测部件(220)包括第一电极(221)、第二电极(222)和检测器件(223)；检测器件(223)与第一电极(221)和第二电极(222)电连接；并使第一电极(221)和第二电极(222)保持不接触的状态，第一电极(221)或者第二电极(222)至少有一个电极设置于氧化钙压片(130)内。

5.根据权利要求4所述的一种基于铁矿粉温度-电信号曲线检测同化温度的方法，其特征在于：氧化钙压片(130)上开设有至少一个电极孔(131)，该电极孔(131)用于盛放第一电极(221)或者第二电极(222)。

6.根据权利要求5所述的一种基于铁矿粉温度-电信号曲线检测同化温度的方法，其特征在于：氧化钙压片(130)上开设有一个电极孔(131)，该电极孔(131)用于盛放第一电极(221)，所述第二电极放置于氧化钙压片(130)的压片上表面(132)。

7.根据权利要求5或6所述的一种基于铁矿粉温度-电信号曲线检测同化温度的方法，其特征在于：电极孔(131)距离氧化钙压片(130)上表面的厚度为δ，δ为0.2-2mm。

8.根据权利要求5或6所述的一种基于铁矿粉温度-电信号曲线检测同化温度的方法，其特征在于：电极孔(131)距离氧化钙压片(130)上表面的厚度为δ，δ通过以下公式求得：δ为扩散层厚度，mm；k为反应系数，kg/m3；D为扩散系数，m2/s；ρ为扩散物质密度，kg/m3；

λ为扩散时间，s。

9.根据权利要求5或6所述的一种基于铁矿粉温度-电信号曲线检测同化温度的方法，其特征在于：所述的电信号为导电性或者电压信号或者电流信号。
