专利号: 2017106770009
申请人: 景宁畲族自治县牧风工艺品厂
专利类型:发明专利
专利状态:已下证
专利领域: 清洁
更新日期:2025-04-19
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

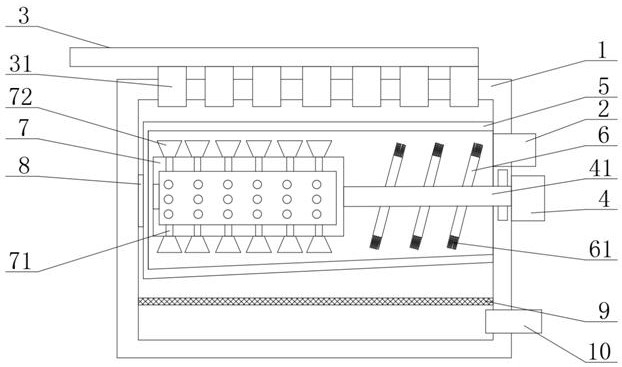

1.一种用于清洗建筑工具上水泥污渍的清洗设备,包括壳体(1),其特征在于:所述壳体(1)内腔上端设有喷头(31),所述喷头(31)上端连通有进水管(3),所述壳体(1)左端设有进料口(2),所述壳体(1)右端中部设有电机(4),所述电机(4)左端连接有第一转轴(41),所述第一转轴(41)右端套接有第一齿轮(42),所述壳体(1)内腔中部通过第二转轴(8)活动安装有清洗桶(5),所述第二转轴(8)右端套接有第二齿轮(81),所述第一转轴(41)中部上下两端均固定安装有搅拌杆(6),所述搅拌杆(6)底端设有硬刷(61),所述第一转轴(41)左端固定安装有刷洗筒(7),所述刷洗筒(7)侧壁开有第一通孔(71),所述刷洗筒(7)外侧壁设有软刷(72),所述软刷(72)包括吸水棉(721)、上隔板(722)、下隔板(724)和软毛刷(726),所述上隔板(722)和下隔板(724)通过弹簧(723)固定连接,所述壳体(1)内腔底部设有过滤网(9),所述壳体(1)右端底部设有排污管(10),所述喷头(31)均匀的分布在壳体(1)内腔上端面,所述进料口(2)左端与清洗桶(5)连通,所述第一转轴(41)位于第二转轴(8)左侧,且第一转轴(41)位于清洗桶(5)内腔,所述第一齿轮(42)和第二齿轮(81)啮合,所述清洗桶(5)侧壁为金属网,所述搅拌杆(6)为斜杆,等距平行排列在第一转轴(41)侧壁上,所述软刷(72)的位置与第一通孔(71)的位置相对应,所述吸水棉(721)底端与上隔板(722)顶端固定连接,所述下隔板(724)底端和软毛刷(726)顶端固定连接,所述上隔板(722)和下隔板(724)侧壁均开有第二通孔(725),沾染水泥的建筑工具从进料口进入清洗桶内,启动电机,电机将带动第一转轴转动,同时,第一转轴将通过第一齿轮带动第二齿轮转动,从而带动第二转轴转动,使得第一转轴和第二转轴转动方向相反;而第一转轴转动将带动硬刷转动刷洗材料,同时,刷洗筒内腔放置的水泥清洗剂,通过第一通孔流入软刷内的吸水棉,吸水棉将清洗剂吸收,当软毛刷与建筑工具接触时,将带动下隔板上压,通过下隔板带动弹簧压缩,弹簧产生的弹力将挤压吸水棉,将清洗剂从吸水棉中挤压出,为建筑工具上的水泥进行刷洗;刷洗后的污水将通过过滤网过滤后从排污管排出。
