专利号: 2017106776359
申请人: 重庆交通大学
专利类型:发明专利
专利状态:已下证
专利领域: 道路、铁路或桥梁的建筑
更新日期:2024-01-05
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

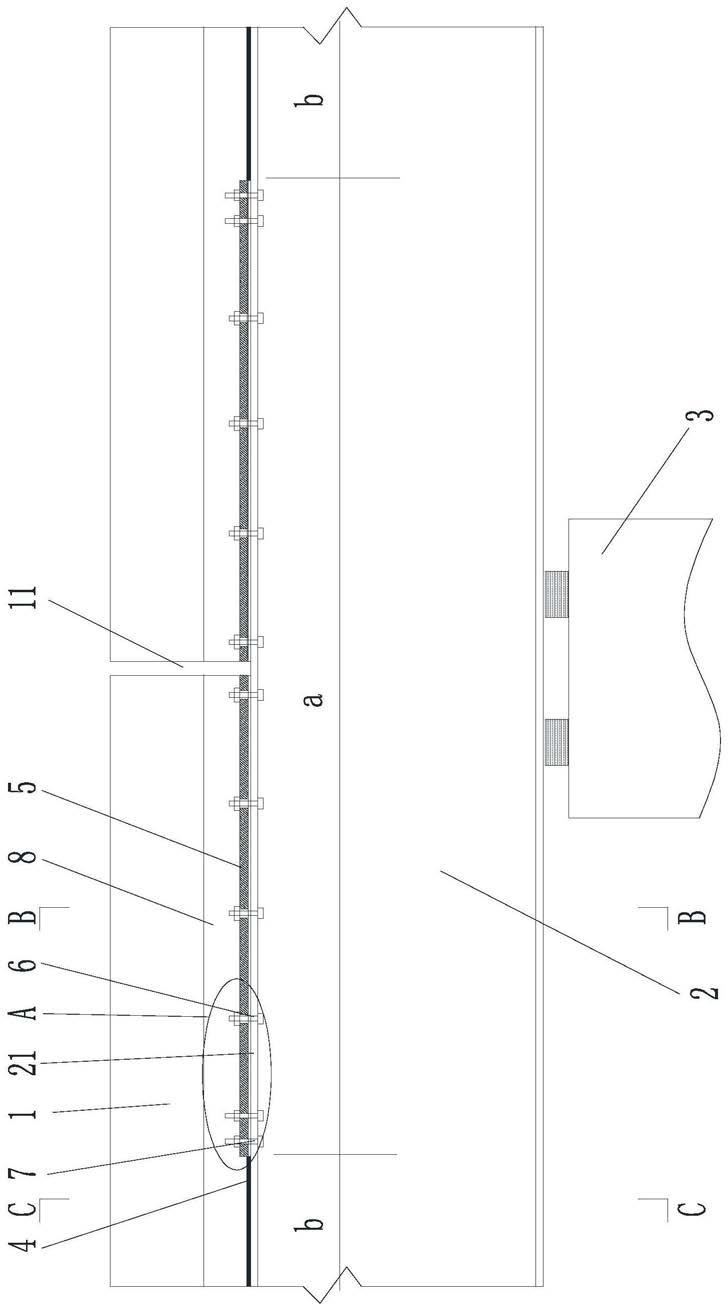

1.一种释放桥道板拉应力的钢-砼组合连续梁桥,其特征在于:包括钢梁和固定于钢梁上的砼桥道板,所述砼桥道板在对应于连续梁桥的中间墩上方设置横向贯穿断缝,并使砼桥道板与钢梁之间在该横向贯穿断缝两侧局部区段具有相对的可纵向伸缩变形。

2.根据权利要求1所述的释放桥道板拉应力的钢-砼组合连续梁桥,其特征在于:所述砼桥道板为下部带纵向肋板的板式结构,所述砼桥道板的纵向肋板两侧分别通过固定设置有竖向钢板,所述横向贯穿断缝位于连续梁桥的中间墩的上方且贯穿包括竖向钢板在内的砼桥道板横截面;在中间墩两侧的高负弯矩区段,所述砼桥道板通过竖向钢板由连接螺栓Ⅰ竖向限位连接于钢梁的上翼板,所述连接螺栓Ⅰ与竖向钢板或/和钢梁的上翼板之间具有纵向余量,使得砼桥道板与钢梁之间具有相对的可纵向伸缩变形;在除中间墩两侧的高负弯矩区段以外的跨中区段,所述砼桥道板通过竖向钢板焊接固定于钢梁的上翼板。

3.根据权利要求2所述的释放桥道板拉应力的钢-砼组合连续梁桥,其特征在于:在从可纵向伸缩变形连接区段过渡到焊接固定区段的局部区段,所述砼桥道板的竖向钢板与钢梁的上翼板之间通过高强的连接螺栓Ⅱ紧固固定连接。

4.根据权利要求3所述的释放桥道板拉应力的钢-砼组合连续梁桥,其特征在于:在可纵向伸缩变形连接区段以及从可纵向伸缩变形连接区段过渡到焊接固定区段的局部区段,所述竖向钢板带有横向向外延伸的下翼缘形成L形结构,所述砼桥道板与钢梁的上翼板之间通过下翼缘由连接螺栓Ⅰ竖向限位连接;在从可纵向伸缩变形连接区段过渡到焊接固定区段的局部区段,所述砼桥道板的竖向钢板通过下翼缘与钢梁的上翼板之间由高强的连接螺栓Ⅱ紧固固定连接。

5.根据权利要求4所述的释放桥道板拉应力的钢-砼组合连续梁桥,其特征在于:所述竖向钢板的下翼缘或/和钢梁的上翼板与连接螺栓Ⅰ配合的螺栓孔为纵向的条形孔,使得连接螺栓Ⅰ与竖向钢板的下翼缘或/和钢梁的上翼板之间具有纵向余量。

6.根据权利要求2所述的释放桥道板拉应力的钢-砼组合连续梁桥,其特征在于:所述竖向钢板通过剪力钉预埋固定于砼桥道板的纵向肋板的竖向侧面。

7.根据权利要求5所述的释放桥道板拉应力的钢-砼组合连续梁桥,其特征在于:在从可纵向伸缩变形连接区段过渡到焊接固定区段的局部区段,所述连接螺栓Ⅱ沿纵向布置至少两个。
