专利号: 2017106806424
申请人: 东阳市新意工业产品设计有限公司
专利类型:发明专利
专利状态:已下证
专利领域: 一般的物理或化学的方法或装置
更新日期:2024-11-12
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

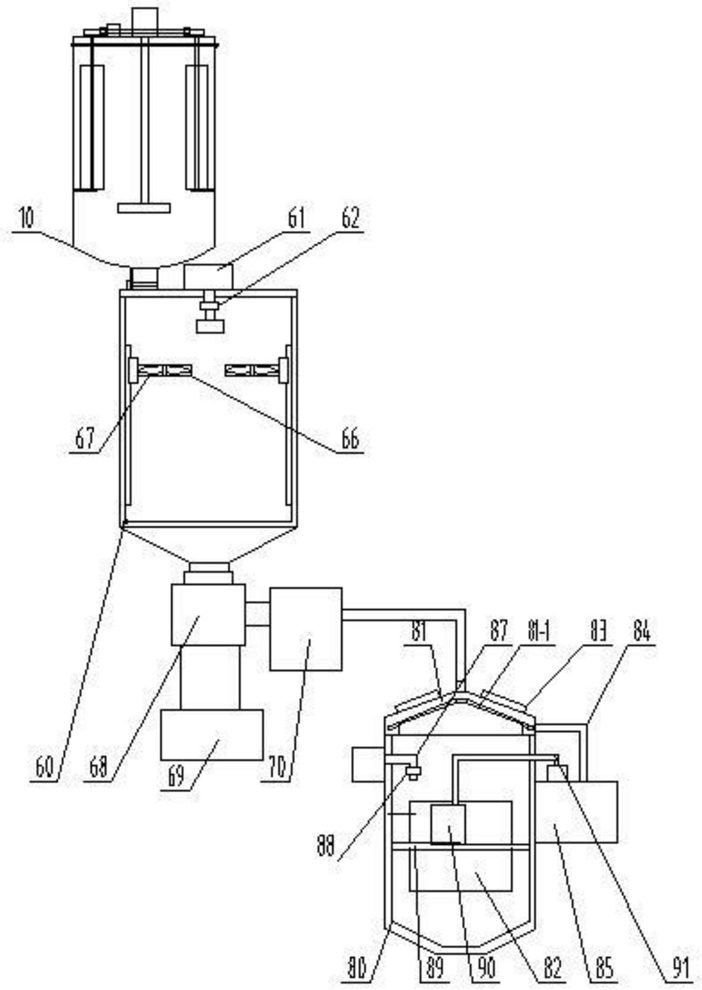

1.一种泰诺福韦生产线的多次反应系统,其特征在于,它包括一次反应釜、低温反应釜和蒸馏式反应釜,一次反应釜包括反应釜本体(10)和至少两个匀料板(11),匀料板(11)两端分别设有转轴,反应釜内设有匀料板(11)安装支架(12),匀料板(11)一端的转轴上设有齿轮(13),多个匀料板(11)的齿轮(13)之间通过齿圈(14)传动;它还有齿圈驱动器(15),齿圈驱动器(15)上设有变速齿轮组和摇柄,齿圈驱动器(15)安装在反应釜本体(10)顶部,并驱动齿圈(14)转动;所述反应釜本体(10)的出料管内设有滤网(16),低温反应釜包括低温反应釜釜体(60)、低温控制装置、搅拌装置和离心式固液分离装置,低温反应釜釜体(60)顶部设有进料口,底部设有出料口,进料口通过管道与反应釜本体(10)的出口连通,低温控制装置包括酒精箱体(61)、电控阀(62)和旋转雾化喷头(64),酒精箱体(61)固定安装在低温反应釜釜体(60)的顶部,旋转雾化喷头(64)安装在低温反应釜釜体(60)盖体的底面上,且酒精箱体(61)的出口通过管道和电控阀(62)与旋转雾化喷头(64)的入口连通,搅拌装置包括一对电动滑台(65)、一对搅拌叶片框(66)和一对风扇式搅拌叶片(67),一对电动滑台(65)的轨道分别固定安装在低温反应釜釜体(60)的内壁上,一对搅拌叶片框(66)分别安装在一对电动滑台(65)的滑块上,一对风扇式搅拌叶片(67)分别通过转轴活动安装在一对搅拌叶片框(66)上,离心式固液分离装置包括离心式固液分离器(68)、晶体料箱(69)和溶液料箱(70),离心式固液分离器(68)的进料口与低温反应釜釜体(60)的底部出口连通,晶体料箱(69)的入口与离心式固液分离器(68)的固相出口连通,溶液料箱(70)的的入口与离心式固液分离器(68)的液相出口连通,蒸馏式反应釜包括蒸馏式反应釜釜体(80)、釜盖(81)、蒸馏装置、氢氟酸添加装置和清液抽取装置,蒸馏式反应釜釜体(80)顶部为敞口,釜盖(81)铰接在蒸馏式反应釜釜体(80)上,釜盖(81)设有进料口,进料口通过管道与溶液料箱(70)的出口连通,釜盖(81)为倒锥型,且锥形斜边的下表面环形阵列一组冷凝槽(81-1),且设有釜盖(81)的底部设有分别与一组冷凝槽(81-1)连通的集水通道(81-2),蒸馏装置包括电加热板(82)、制冷板(83)、集水管(84)和蒸馏水箱(85),电加热板(82)固定安装在蒸馏式反应釜釜体(80)内壁上,制冷板(83)贴装在釜盖(81)的上表面,蒸馏水箱(85)固定安装在蒸馏式反应釜釜体(80)的外壁上,集水管(84)的两端分别连接集水通道(81-2)和蒸馏水箱(85)的进水口,氢氟酸添加装置包括氢氟酸料箱(86)、氢氟酸下料管(87)和计量阀(88),氢氟酸料箱(86)固定安装在蒸馏式反应釜釜体(80)的外壁上,氢氟酸下料管(87)的一端与氢氟酸料箱(86)的出口连通,计量阀(88)安装在氢氟酸下料管(87)的另一端,并位于蒸馏式反应釜釜体(80)内,清液抽取装置包括网板(89)、泵(90)和抽水管(91),网板(89)固定安装在蒸馏式反应釜釜体(80)的内壁上,泵(90)固定安装在网板(89)上,抽水管(91)的两端分别连接泵(90)和蒸馏水箱(85)的入口。

2.根据权利要求1所述的一种泰诺福韦生产线的多次反应系统,其特征在于,一对电动滑台(65)的轨道分别竖直平行固定安装在低温反应釜釜体(60)的内壁上。

3.根据权利要求1所述的一种泰诺福韦生产线的多次反应系统,其特征在于,所述匀料板(11)为网孔板,所述网孔板(11)的孔径为10-30mm。

4.根据权利要求1所述的一种泰诺福韦生产线的多次反应系统,其特征在于,所述所述滤网(16)上设有轴,并通过轴活动安装在反应釜本体(10)的出料管内。

5.根据权利要求1所述的一种泰诺福韦生产线的多次反应系统,其特征在于,所述反应釜本体(10)顶部设有多个限位块(17),限位块(17)位于齿圈(14)与齿轮(13)啮合处,限位块(17)上设有一对滚子,齿圈(14)在一对滚子之间转动。
