专利号: 2017106809051
申请人: 淮北开策机械科技有限公司
专利类型:发明专利
专利状态:已下证
专利领域: 其他类不包含的食品或食料;及其处理
更新日期:2023-07-31
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

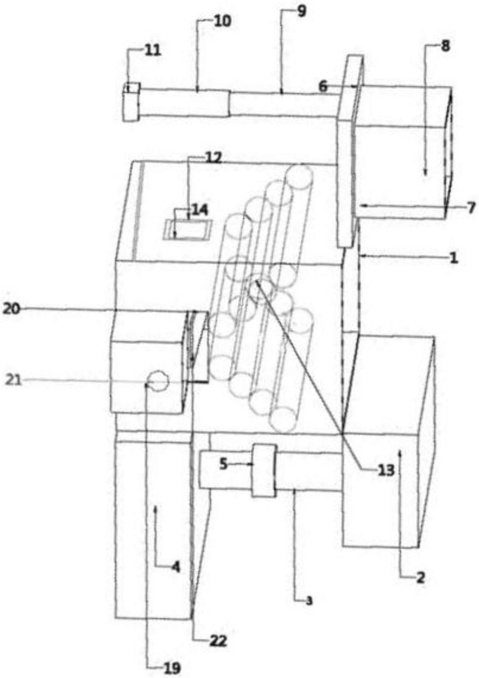

1.一种较硬的类圆柱类蔬菜清洗机,包括机身(1),其特征在于,所述机身(1)右侧装有注水箱(2),所述注水箱(2)与机身(1)焊接成一体,所述注水箱(2)左下侧开有多排小孔,所述注水箱(2)下端设有吸水管(3),底面上放有水箱(4),所述吸水管(3)远离注水箱(2)的一端插入水箱(4),所述吸水管(3)插入水箱(4)的一端与水箱(4)底面不接触,所述注水箱(2)与水箱(4)之间的吸水管(3)上装有抽水泵(5),所述机身(1)左侧装有翻转台(6),所述翻转台(6)通过光轴一(7)与机身(1)连接,所述翻转台(6)上放有放料箱(8),所述翻转台(6)下焊接有伸缩管(9),所述伸缩管(9)下设有导管(10),所述导管(10)下端装有电磁换向阀(11),所述机身(1)左右两侧开有旋转电机放置槽(12),所述机身(1)左右两侧分别装有四个阶梯分布的电机轴(13),所述电机轴(13)通过旋转电机(14)带动旋转,左侧电机放在左侧旋转电机放置槽内,右侧电机(15)放在右侧旋转电机放置槽(16)内,所述电机轴(13)外侧套有圆柱滚(17),所述电机轴(13)依靠摩擦带动圆柱滚(17)转动,所述圆柱滚(17)外表面上装有尼龙的毛刷(18),所述机身(1)底面放置有储水箱(21),所述储水箱(21)前面铸有拉环(24),所述机身(1)前面开有方孔(20),所述方孔(20)可以使储水箱(21)拉出,所述储水箱(21)上端放置有倾斜的输送板(22),所述输送板(22)为中空的输送板(22),所述输送板(22)中空部分并排焊接有圆柱细条,两个相邻所述圆柱细条之间的空隙使泥水流过,所述方孔(20)下端放有存料箱(19),所述方孔(20)上端设有挡板(25),所述挡板(25)与机身(1)通过光轴二(23)连接,所述挡板(25)上端开有电机放置槽(26),所述电机放置槽(26)内放入电机(27),所述机身(1)、圆柱滚(17)、输送板(22)、挡板(25)、储水箱(21)、注水箱(2)、水箱(4)以及存料箱(19)均为不锈钢材质,所述伸缩管(9)与导管(10)间隙配合,所述伸缩管(9)插入导管(10)的一端的底端与铸有圆形凸台,所述凸台带动伸缩管在导管(10)内上下移动,所述圆形凸台外径等于导管(10)的内径。

2.根据权利要求1所述的一种较硬的类圆柱类蔬菜清洗机,其特征在于,所述翻转台(6)为长方形翻转台,所述放料箱(8)为长方形放料箱。

3.根据权利要求1所述的一种较硬的类圆柱类蔬菜清洗机,其特征在于,所述注水箱(2)为长方形注水箱,所述水箱(4)为长方形水箱。

4.根据权利要求1所述的一种较硬的类圆柱类蔬菜清洗机,所述吸水管(3)为圆柱形吸水管。

5.根据权利要求1所述的一种较硬的类圆柱类蔬菜清洗机,所述抽水泵(5)为圆柱形抽水泵。

6.根据权利要求1所述的一种较硬的类圆柱类蔬菜清洗机,所述旋转电机放置槽(12)为圆柱形放置槽,所述电机放置槽(26)为圆柱形放置槽。

7.根据权利要求1所述的一种较硬的类圆柱类蔬菜清洗机,所述挡板(25)为长方形挡板。

8.根据权利要求1所述的一种较硬的类圆柱类蔬菜清洗机,所述旋转电机(14)外接电机开关(28),所述电机(27)外接开关(29)。

9.根据权利要求1所述的一种较硬的类圆柱类蔬菜清洗机,所述抽水泵(5)抽水速度等于注水箱(2)注水速度。
