1.CaO/MCF介孔碱性分子筛催化醇解聚乳酸的方法，其特征在于，其为以CaO/MCF型介孔碱性分子筛为催化剂、以甲醇为反应物降解聚乳酸的反应。

2.根据权利要求1所述的方法，其特征在于，所述CaO/MCF的BET比表面积≥400m2/g，Si/Ca摩尔比为10:1～2:1，孔容≥0.8cm3/g，孔径≥10nm。

3.根据权利要求1所述的方法，其特征在于，所述CaO/MCF催化剂的质量与聚乳酸的质量比为1:4～1:10。

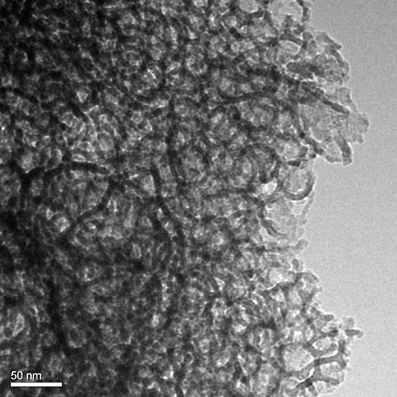

4.根据权利要求1所述的方法，其特征在于，所述CaO/MCF催化剂按照如下方法制备得到：MCF的制备：称取2gP123作为模板剂，浸于75ml浓度为1.6～2.0mol/L的HCl溶液中，35～40℃下搅拌直到P123完全溶解，加入2～5g均三甲苯和0.023g氟化铵作为扩孔剂，继续搅拌2h之后，滴加4.5g正硅酸乙酯后酸化24h，然后转入水热合成釜内90～120℃晶化24h，产物经过滤、水洗、烘干、焙烧得到MCF介孔分子筛；

CaO/MCF催化剂的制备：称取1～3gCa(NO3)2·4H2O和1.5～7g所述MCF，加入9～45g去离子水使其溶解，水浴搅拌3h后，静置3h后过滤、烘干、焙烧得到CaO/MCF；其BET比表面积≥

400m2/g，Si/Ca摩尔比为10:1～2:1，孔容≥0.8cm3/g，孔径≥10nm。

5.根据权利要求1所述的方法，其特征在于，所述聚乳酸的分子量为2.0×104～6.0×

104g/mol。

6.根据权利要求1所述的方法，其特征在于，所述甲醇质量与聚乳酸质量比为1.2:1～

3:1，催化反应温度为100℃～140℃，催化反应时间为1小时～4小时。

7.根据权利要求1所述的方法，其特征在于，所述甲醇质量与聚乳酸质量比为2.24:1，催化反应温度为120℃～130℃，催化反应时间为2小时～3小时。

8.根据权利要求1所述的方法，其特征在于，所述催化反应温度为125℃。

9.根据权利要求1所述的方法，其特征在于，所述催化反应时间为3h。
