专利号: 2017106827863
申请人: 益阳天华两栖车艇有限公司
专利类型:发明专利
专利状态:已下证
专利领域: 一般车辆
更新日期:2025-02-26
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

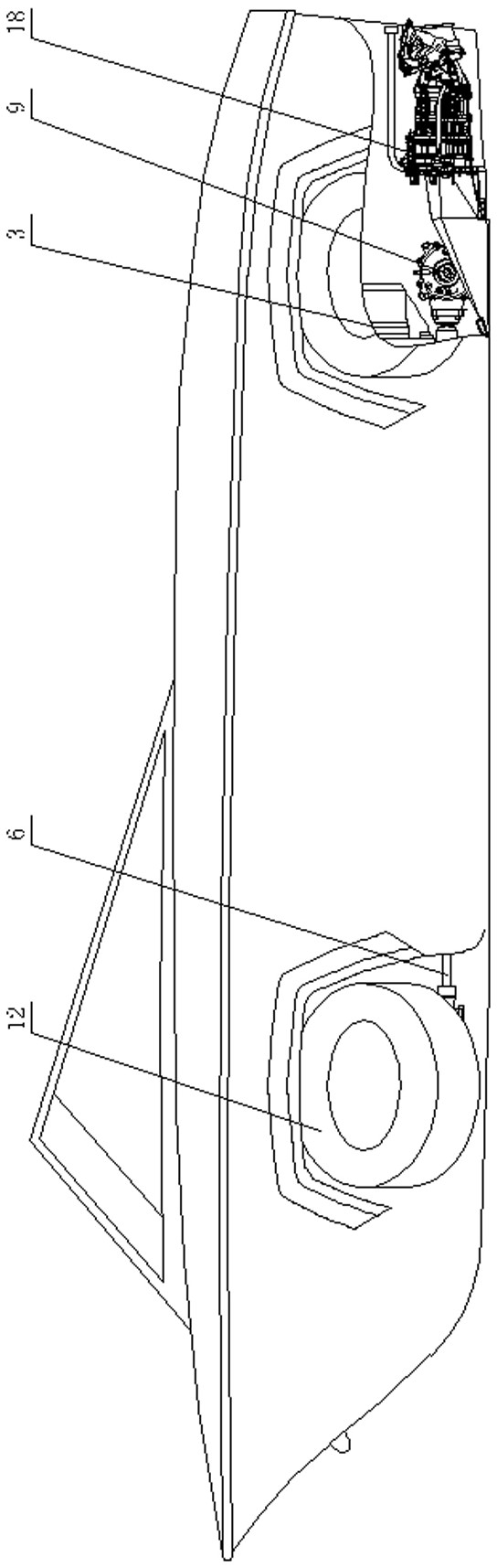

1.一种水陆两栖快艇,它包括车架总成(1)、发动机总成(2)、变速箱总成(3)、主传动轴(4)、分动变速箱(5)、前传动轴(6)、泵浆传动轴(7)、后传动轴(8)、差速器总成(9)、连轴器总成(10)、传动半轴总成(11)、车轮总成(12)、转向机总成(13)、横拉杆总成(14)、连杆器总成(15)、转向柱总成(16)、方向盘(17)、喷水泵总成(18)、液压缸(19)、转臂A (20)、转臂B (21)、转臂座(22)、销轴(23)、减震器总成(24)和下摆臂(25);其特征在于,发动机总成(2)与变速箱总成(3)经紧固螺栓连为一体;主传动轴(4)的两端分别与变速箱总成(3)和分动变速箱(5)的输入轴有序连接;在所述分动变速箱(5)外有序设装有分动臂(5a)和推拉杆(5b)、内部设有“陆地行驶”、“水面浮渡”和“复合运行”三种运行模式,经人为操作所述推拉杆(5b),使所述分动臂(5a)停在相应位置,即可将发动机的转矩传递至选定的运行模式;前传动轴(6)的两端分别与分动变速箱(5)的输出轴和位于艇内前部的所述差速器总成(9)有序连接;泵浆传动轴(7)的两端分别与分动变速箱(5)的输出轴和喷水泵总成(18)有序连接;后传动轴(8)的两端分别与分动变速箱(5)的输出轴和位于艇内后部的所述差速器总成(9)有序连接;位于艇体内的所述传动半轴总成(11)的两端分别与所述差速器总成(9)和所述连轴器总成(10)的输入轴有序连接;在连轴器总成(10)的内侧或轮毂总成(12a)上有序设装有制动器总成(10a);位于艇体外的所述传动半轴总成(11)的两端分别与连轴器总成(10)的输出轴和车轮总成(12)有序连接;所述车轮总成(12)包括轮毂总成(12a)、轮辋(12b)和轮胎(12c);转向系统包括转向机总成(13)、横拉杆总成(14)、连杆器总成(15)、转向柱总成(16)和方向盘(17),其中,位于艇体内的所述横拉杆总成(14)的两端分别与转向机总成(13)的摆臂和连杆器总成(15)的内轴有序连接,位于艇体外的所述横拉杆总成(14)的两端分别与连杆器总成(15)的外轴和车轮总成(12)上的转向羊角(12d)有序连接,转向柱总成(16)的两端分别与转向机总成(13)和方向盘(17)有序连接;车轮折叠系统包括液压缸(19)、转臂A (20)、转臂B (21)、转臂座(22)、销轴(23)、减震器总成(24)和下摆臂(25),其中液压缸(19)的上端经螺栓套装在所述车架总成(1)上、下端经螺栓与转臂A (20)有序相连,转臂B (21)的一端经螺栓与减震器总成(24)有序相连,减震器总成(24)的上下两端、经螺栓分别与转臂B(21) 和下摆臂(25)有序相连,转臂A(20) 与转臂B(21) 有序设装于一体、经销轴(23)有序套装在转臂座(22)上;所述发动机总成(2)与所述变速箱总成(3)、所述分动变速箱(5)、位于艇内前部和后部的两个所述差速器总成(9)、两个所述连轴器总成(10)、两个所述连杆器总成(15)、所述喷水泵总成(18)和所述转臂座(22)、均有序安装在所述车架总成(1)的相应位置上。
