1.一种新型无酶葡萄糖传感器，主要由电极修饰材料和修饰电极两部分组成，其特征在于：修饰材料包括还原性石墨烯RGO和纳米磁性氧化铁Fe2O3与壳聚糖CS组成的石墨烯氧化铁RGO-Fe2O3纳米复合材料，和铂纳米颗粒Pt NPs；所述石墨烯氧化铁RGO-Fe2O3纳米复合材料中的石墨烯RGO、磁性氧化铁Fe2O3、壳聚糖CS三者的含量比值，是按三者所含的质量，取值比例为：RGO∶Fe2O3∶CS = 10~ 30∶6~18∶20~ 75；修饰电极是直径3mm~6mm的玻碳电极GCE，或银电极、或金电极，或铂电极，或一次性的印刷石墨电极；修饰电极的端头平面，被上述还原性石墨烯RGO和磁性氧化铁Fe2O3与壳聚糖CS组成的石墨烯氧化铁RGO-Fe2O3纳米复合材料的薄层覆盖修饰；铂纳米颗粒Pt NPs均匀分散沉积在修饰电极端头平面的石墨烯氧化铁RGO-Fe2O3纳米复合材料的薄层表面上。

2.根据权利要求1所述的一种新型无酶葡萄糖传感器，其特征在于：所述还原性石墨烯RGO所用的是配制成体积浓度为1mg/mL   6 mg/mL的还原性石墨烯RGO溶液；所述纳米磁性~氧化铁Fe2O3所用的是稀释配制成含顺磁性Fe2O3浓度为4.1mg/mL   8.2mg/mL的纳米氧化~

铁Fe2O3溶液；所述壳聚糖所用的是配制成体积浓度为5 mg/mL ~ 30 mg/mL的壳聚糖醋酸溶液；所述铂纳米颗粒Pt NPs是用氯铂酸K2PtCl6·6H2O与氯化钾KCl电沉积方法合成的，两者摩尔浓度比值为K2PtCl6·6H2O∶KCl = 1~ 3∶10。

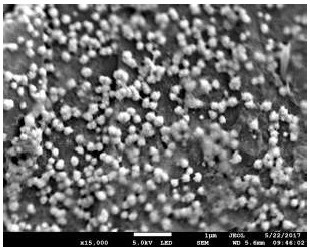

3.根据权利要求1所述的一种新型无酶葡萄糖传感器，其特征在于：所述壳聚糖是水不溶性，脱乙酰度≥86%的分析纯壳聚糖；所述纳米氧化铁Fe2O3是用交流磁场方法制备的液态纳米氧化铁Fe2O3溶液；所述铂纳米颗粒Pt NPs的均匀分散沉积的量，是在电位窗口为-0.4 V到+0.4 V，扫描速度为50 mV/s参数下，扫描320s-640s沉积下来的量。
