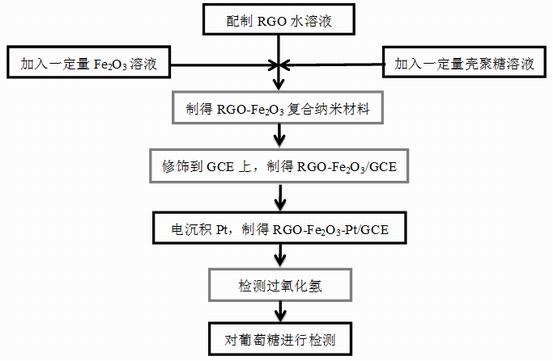

1.一种新型无酶葡萄糖传感器的制备方法，包括电极修饰材料的制备和修饰电极的制备；所用修饰材料主要包括还原性石墨烯RGO和纳米磁性氧化铁Fe2O3与壳聚糖CS组成的石墨烯氧化铁RGO-Fe2O3纳米复合材料，和铂纳米颗粒Pt NPs；其特征在于，制备方法如下：第一步，RGO-Fe2O3纳米复合材料的制备：配制一定浓度的还原性石墨烯RGO水溶液，充分超声30min后，与一定质量分数浓度的壳聚糖CS溶液以2 3∶1的体积比混合，再超声震荡~

1h~2h；然后取出部分混合溶液，将其与一定浓度的纳米氧化铁Fe2O3溶液以体积比10~12∶1混合，超声5min 15min，冷藏备用；

~

第二步，第一次修饰：将准备的直径3mm 6mm待修饰电极的端头，分别用0.3μm和0.05 μ~m的氧化铝粉依次在麂皮上打磨直到端头表面呈现镜面光滑，接着用超纯水清洗5min~

10min，用N2气流吹干后，立即将1.5μL ~ 3μL的石墨烯氧化铁RGO-Fe2O3壳聚糖溶液，滴加到待修饰电极打磨光滑的表面，室温干燥≥3h；然后再将修饰干燥后的修饰电极用蒸馏水浸润2min，N2气流吹干干燥，反复浸润和干燥2次 3次，备用；

~

第三步，第二次修饰成型：将备用的第一次修饰过的修饰电极，插入氯铂酸K2PtCl6·

6H2O和氯化钾KCl混合的磷酸缓冲盐PBS溶液中，在电位窗口为-0.4 V到+0.4 V，扫描速度为50 mV/s，扫描5圈 20圈；随后用大量去离子水清洗修饰电极，室温干燥后，修饰电极即可~作为传感器用于葡萄糖的电化学分析测定。

2.根据权利要求1所述的一种新型无酶葡萄糖传感器的制备方法，其特征在于：所述配制一定浓度的还原性石墨烯RGO水溶液的浓度，是体积浓度1mg/mL -6 mg/mL；所述一定质量分数浓度的壳聚糖CS溶液的浓度，是体积浓度为5mg/mL -30 mg/mL；所述一定浓度的纳米氧化铁Fe2O3溶液，是稀释配制成含顺磁性Fe2O3浓度为3.0mg/mL – 8.2 mg/mL的纳米氧化铁Fe2O3溶液。

3.根据权利要求1所述的一种新型无酶葡萄糖传感器的制备方法，其特征在于：所述壳聚糖CS是水不溶性，脱乙酰度≥86%的分析纯壳聚糖；所述纳米氧化铁Fe2O3是用交流磁场方法制备的液态纳米氧化铁Fe2O3溶液。

4.根据权利要求1所述的一种新型无酶葡萄糖传感器的制备方法，其特征在于：所述氯铂酸K2PtCl6·6H2O和氯化钾KCl混合的磷酸缓冲盐PBS溶液，K2PtCl6·6H2O和KCl两者摩尔浓度比值为K2PtCl6∶KCl = 1~3∶10。

5.根据权利要求1所述的一种新型无酶葡萄糖传感器的制备方法，其特征在于：所述修饰电极能够是玻碳电极，或银电极、或金电极，或铂电极，或一次性的印刷石墨电极。
