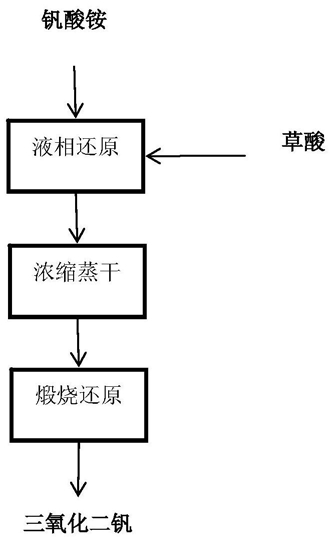

1.三氧化二钒的制备方法，其特征是：包括如下步骤：钒价态为+5价的钒酸铵与草酸或草酸的溶剂合物在反应溶剂中进行液相还原，蒸干反应液，煅烧，即得；所述钒酸铵中钒的摩尔量与草酸的摩尔量比例为1：(1.5～3)；液相还原的温度为80～100℃；煅烧温度为700～1000℃；所述草酸的溶剂合物为草酸二水合物；煅烧在保护气氛中进行。

2.如权利要求1所述的制备方法，其特征是：所述钒价态为+5价的钒酸铵为偏钒酸铵或多钒酸铵。

3.如权利要求1所述的制备方法，其特征是：所述钒酸铵中钒的摩尔量与草酸的摩尔量比例为1：(1.5～2.5)。

4.如权利要求1～3任意一项所述的制备方法，其特征是：所述钒酸铵中钒的摩尔量：反应溶剂的体积为5～12mol/L。

5.如权利要求1～3任意一项所述的制备方法，其特征是：所述钒酸铵中钒的摩尔量：反应溶剂的体积为8.5～10mol/L。

6.如权利要求1所述的制备方法，其特征是：液相还原的温度为80～90℃。

7.如权利要求1所述的制备方法，其特征是：所述保护气氛为氮气、氦气、氩气、氨气、CO、气态烷烃中一种或两种以上的混合物。

8.如权利要求1所述的制备方法，其特征是：所述保护气氛为氮气。

9.如权利要求1所述的制备方法，其特征是：煅烧温度为700～900℃。

10.如权利要求1、7～9任意一项所述的制备方法，其特征是：煅烧时间为1.5～5h。

11.如权利要求1、7～9任意一项所述的制备方法，其特征是：煅烧时间为2～4h。

12.如权利要求1所述的制备方法，其特征是：所述反应溶剂为水。
