专利号: 201710685745X
申请人: 广东长盈精密技术有限公司
专利类型:发明专利
专利状态:已下证
专利领域: 手动工具;轻便机动工具;手动器械的手柄;车间设备;机械手
更新日期:2024-08-19
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

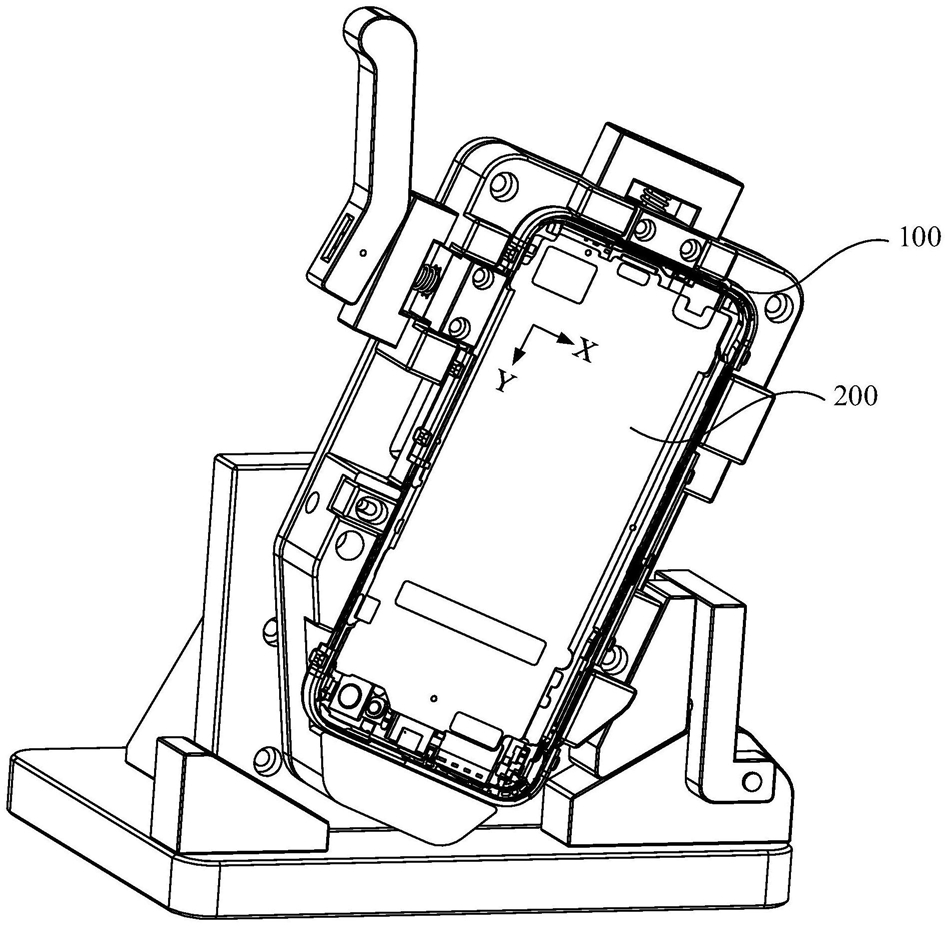

1.一种锁紧夹具,用于电子产品的外壳的固定,其特征在于,包括:

基架;

固定座,可转动地设置于所述基架上,所述固定座的一侧开设有用于放置所述外壳的安装槽;

夹紧机构,设置于所述固定座上,包括第一夹持组件和第二夹持组件,所述第一夹持组件用于弹性抵接所述外壳的一侧,收容于所述安装槽并相对所述安装槽沿第一方向可滑动;所述第二夹持组件用于弹性抵接所述外壳的另一侧,收容于所述安装槽并相对所述安装槽沿第二方向可滑动;且所述第二夹持组件与所述第一夹持组件相联动;所述夹紧机构还包括用于联动控制所述第一夹持组件和所述第二夹持组件的第一连接板,所述第一连接板包括:本体,可转动地设置于所述固定座;

第一连接部,一端连接所述本体,另一端连接所述第一夹持组件;及

第二连接部,一端连接所述本体,另一端连接所述第二夹持组件;及

限位机构,设置于所述基架上;

其中,在所述固定座相对所述基架旋转的过程中,所述限位机构能够与所述固定座相抵接,以将所述固定座相对所述基架定位于多个不同的旋转角度。

2.根据权利要求1所述的锁紧夹具,其特征在于,所述固定座的另一侧还开设有与所述安装槽相连通的辅助槽,所述第一夹持组件包括:第一滑动块,用于弹性抵接所述外壳的一侧,收容于所述安装槽并相对所述安装槽沿所述第一方向可滑动;及第一连接杆,与所述第一滑动块相连,收容于所述辅助槽并相对所述辅助槽沿所述第一方向可滑动,且所述第一连接杆与所述第二夹持组件相联动。

3.根据权利要求2所述的锁紧夹具,其特征在于,所述第一夹持组件还包括:第一固定块,设置于所述固定座的一端,且所述第一连接杆的一端穿设于所述第一固定块;

第一辅助块,用于连接所述第一滑动块,套设于所述第一连接杆上;及第一弹性件,套设于所述第一连接杆上,并弹性抵接在所述第一固定块和所述第一辅助块之间。

4.根据权利要求2所述的锁紧夹具,其特征在于,所述第二夹持组件包括:第二滑动块,用于弹性抵接所述外壳的另一侧,收容于所述安装槽并相对所述安装槽沿所述第二方向可滑动;及第二连接杆,与所述第二滑动块相连,收容于所述辅助槽并相对所述辅助槽沿所述第二方向可滑动,且所述第二连接杆与所述第一连接杆相联动。

5.根据权利要求4所述的锁紧夹具,其特征在于,所述第二夹持组件还包括:第二固定块,设置于所述固定座相邻的另一端,且所述第二连接杆的一端穿设于所述第二固定块;

第二辅助块,用于连接所述第二滑动块,套设于所述第二连接杆上;及第二弹性件,套设于所述第二连接杆上,并弹性抵接在所述第二固定块和所述第二辅助块之间。

6.根据权利要求5所述的锁紧夹具,其特征在于,所述第一连接杆的另一端开设有第一腰形孔,所述第二连接杆的另一端开设有第二腰形孔;

所述夹紧机构的第一连接部连接于所述本体的一端,收容于所述第一腰形孔并与所述第一腰形孔的内侧壁相抵接;

所述夹紧机构的第二连接部连接于所述本体的另一端,收容于所述第二腰形孔并与所述第二腰形孔的内侧壁相抵接。

7.根据权利要求1所述的锁紧夹具,其特征在于,所述限位机构包括第一限位块和第二限位块,所述第一限位块位于所述基架的第一位置,所述第二限位块位于所述基架的第二位置,所述第一限位块能够与所述固定座的一端相抵接,以使所述固定座相对所述基架的旋转角度定位于第一角度,所述第二限位块能够与所述固定座相对的另一端相抵接,以使所述固定座相对所述基架的旋转角度定位于第二角度。

8.根据权利要求7所述的锁紧夹具,其特征在于,所述固定座的相对两端上分别设置有第一磁性件和第二磁性件,所述第一限位块的外侧壁上设置有第三磁性件,所述第二限位块的外侧壁上设置有第四磁性件,所述第一磁性件能够与所述第三磁性件相吸附,以限制所述固定座相对所述第一限位块的移动,所述第二磁性件能够与所述第四磁性件相吸附,以限制所述固定座相对所述第二限位块的移动。

9.根据权利要求7所述的锁紧夹具,其特征在于,还包括第三限位块,所述第三限位块位于所述基架的第三位置,所述第二限位块可分离地安装在所述第三限位块上,并相对所述第三限位块可转动,所述第三限位块能够与所述固定座相对的另一端相抵接,以使所述固定座相对所述基架的旋转角度固定于第三角度。

10.根据权利要求1所述的锁紧夹具,其特征在于,所述基架上还设置有弹性柱塞,还包括用于连接所述固定座的第二连接板,所述第二连接板可转动地设置于所述基架上,所述第二连接板上开设有多个间隔分布的定位孔,所述弹性柱塞能够与不同位置的所述定位孔相配合,以限制所述第二连接板相对所述基架的旋转。
