专利号: 2017106870740
申请人: 滁州职业技术学院
专利类型:发明专利
专利状态:已下证
专利领域: 电解或电泳工艺;其所用设备〔4〕
更新日期:2024-04-08
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

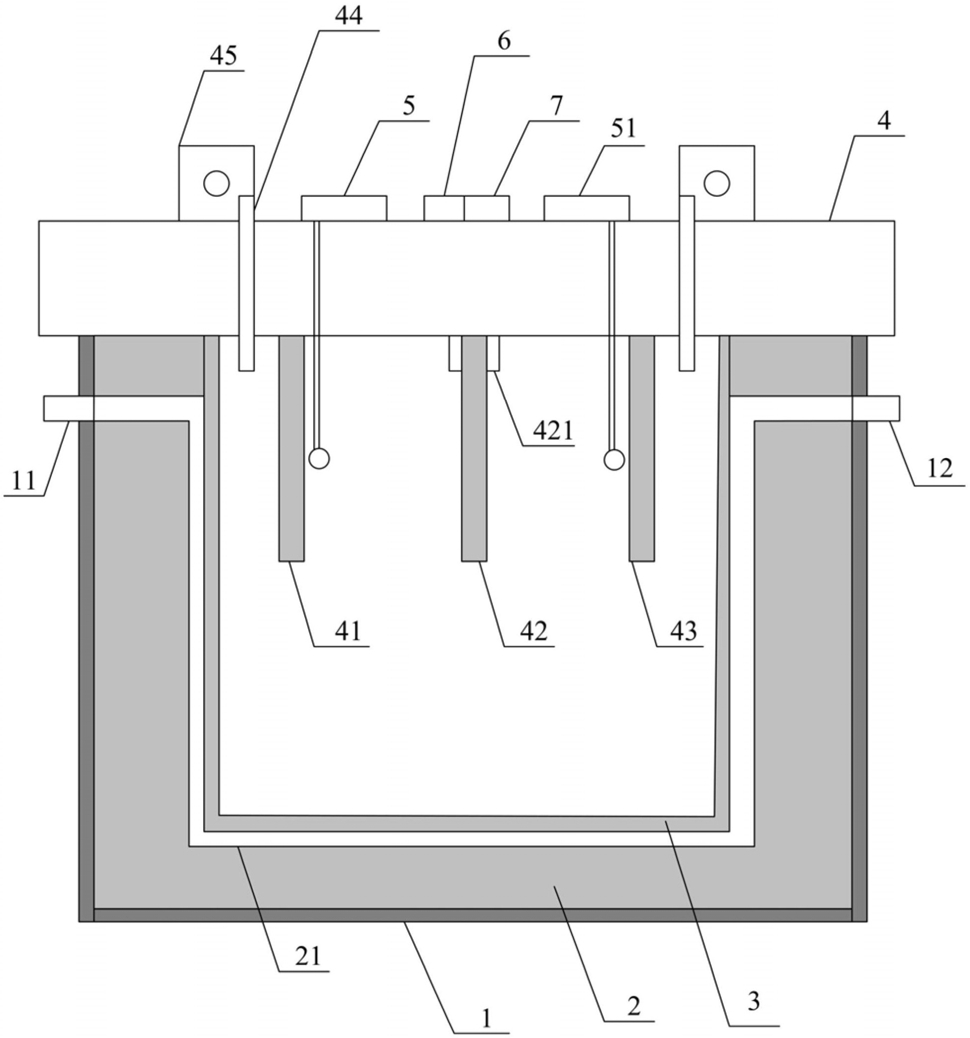

1.一种生产稀土金属及合金的熔盐电解槽,其特征在于,包括电解槽本体,所述电解槽本体由外向内依次设置有壳体(1)、保温层(2)和溶液槽(3),所述电解槽本体上方盖合有封闭盖(4),所述封闭盖(4)底部从左至右依次间隔且平行设置有第一阳极板(41)、阴极板(42)和第二阳极板(43),且所述阴极板(42)滑动连接在所述封闭盖(4)底部,并能在所述第一阳极板(41)和所述第二阳极板(43)之间移动,所述封闭盖(4)上开设有两个排气口(44),两个所述排气口(44)处均设置有抽气装置(45),所述封闭盖(4)上还设置有第一氯气密度测试仪(5)、第二氯气密度测试仪(51)、控制器(6)和驱动所述阴极板(42)滑动的驱动装置(7),所述第一氯气密度测试仪(5)的探头穿过所述封闭盖(4)并靠近所述第一阳极板(41)设置,第二氯气密度测试仪(51)的探头穿过所述封闭盖(4)并靠近所述第二阳极板(43)设置,所述控制器分别与所述第一氯气密度测试仪(5)、第二氯气密度测试仪(51)、驱动装置(7)和两个抽气装置(45)电连接。

2.根据权利要求1所述的生产稀土金属及合金的熔盐电解槽,其特征在于,所述壳体(1)两侧分别设有进液口(11)和出液口(12),围绕所述溶液槽(3)的外壁铺设有纵横交织的管道(21),相邻的管道(21)之间均连通,所有的管道(21)通过同一个出液口(12)出水,并且通过同一个进液口(11)进水,相邻的管道(21)之间的缝隙以及所述保温层(2)内填充有保温材料。

3.根据权利要求1所述的生产稀土金属及合金的熔盐电解槽,其特征在于,所述封闭盖(4)的底部设置有与所述第一阳极板(41)垂直的滑轨(71),所述阴极板(42)的上端套设有保护套(421),所述保护套(421)与所述滑轨(71)滑动连接,所述驱动装置(7)与所述保护套(421)连接,用于驱动所述阴极板(42)滑动。

4.根据权利要求3所述的生产稀土金属及合金的熔盐电解槽,其特征在于,所述驱动装置(7)为步进电机,所述步进电机的一端与所述保护套(421)连接,另一端与所述控制器(6)电连接。

5.根据权利要求1所述的生产稀土金属及合金的熔盐电解槽,其特征在于,所述壳体(1)为铁壳。

6.根据权利要求1所述的生产稀土金属及合金的熔盐电解槽,其特征在于,所述第一阳极板(41)、阴极板(42)和第二阳极板(43)均为形状和大小均相同的梳形板,且梳齿的位置一一相对。

7.根据权利要求1所述的生产稀土金属及合金的熔盐电解槽,其特征在于,所述抽气装置(45)为抽风机。

8.根据权利要求1所述的生产稀土金属及合金的熔盐电解槽,其特征在于,所述壳体(1)外部、靠近进液口(11)处设置有制冷装置,所述制冷装置上设置有控温装置。
