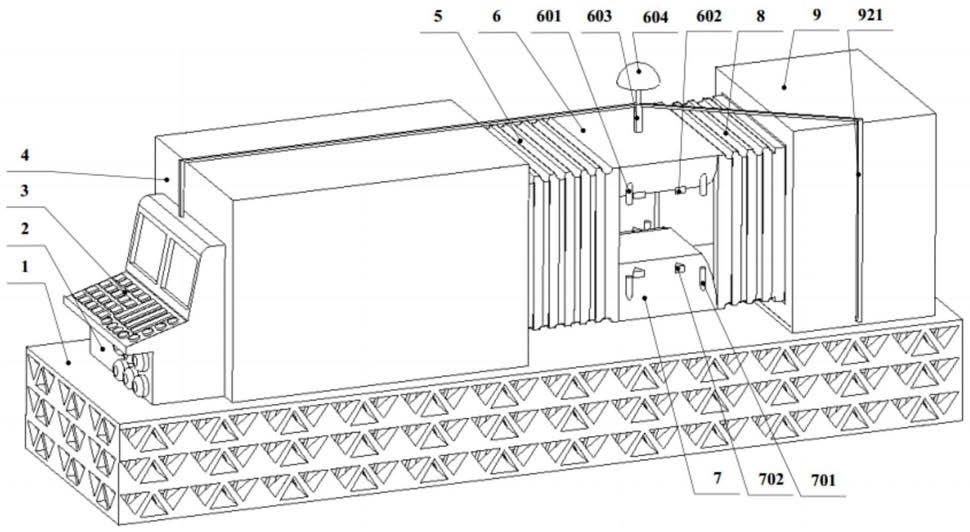

1.一种粉尘监测仪，其特征在于，包括减震支架(1)、控制系统、激光系统、检测区、信号接收系统；所述控制系统、激光系统、信号接收系统均设置在减震支架(1)上，控制系统和激光系统连接，信号接收系统和激光系统通过检测区连接；

所述控制系统包括激光箱电源(2)、控制台(3)；激光箱电源(2)设置在减震支架(1)上一端，控制台(3)设置在激光箱电源(2)顶端，且和激光箱体(4)一侧贴合；所述控制台(3)上设有显示区和键入区；

所述激光系统包括激光箱体(4)、控制线(401)、减震基座(402)、旋转台(403)、激光台(404)、校直激光管(405)、集束激光管(406)、导线Ⅰ(407)、导线框(408)、凹槽(409)、校直接收器(410)、激光孔(411)、前减震壳(5)、吸尘滤网套(501)；所述激光箱体(4)设置在减震支架(1)上，减震基座(402)设置在激光箱体(4)内侧面，控制线(401)一端和减震基座(402)连接，另一端穿过激光箱体(4)侧面和控制台(3)连接，旋转台(403)和减震基座(402)连接，激光台(404)设置在旋转台(403)上，校直激光管(405)均匀设置在激光台(404)边缘，集束激光管(406)设置在激光台(404)正中心，减震基座(402)和导线框(408)通过导线Ⅰ(407)连接，导线框(408)穿过凹槽(409)分别和校直接收器(410)连接，校直接收器(410)和凹槽(409)嵌套连接，且竖直面位置与校直激光管(405)正对，导线框(408)、凹槽(409)、激光孔(411)均设置在激光箱体(4)内另一侧面，激光孔(411)穿透激光箱体(4)另一侧面，且竖直面位置与集束激光管(406)正对，前减震壳(5)一端和激光箱体(4)连接，另一端分别和上通道(6)、下通道(7)一侧连接，吸尘滤网套(501)设置在前减震壳(5)内正中心，且和激光箱体(4)连接；

所述检测区包括上通道(6)、上温度传感器(601)、上湿度传感器(602)、导线Ⅱ(603)、警示灯(604)、下通道(7)、下温度传感器(701)、下湿度传感器(702)；所述上温度传感器(601)、上湿度传感器(602)均匀设置在上通道(6)内侧两端，导线Ⅱ(603)设置在上通道(6)顶端，警示灯(604)和导线Ⅱ(603)通过导线Ⅲ(921)连接，下温度传感器(701)、下湿度传感器(702)均匀设置在下通道(7)内侧两端；

所述信号接收系统包括后减震壳(8)、信号接收箱体(9)、前置板(901)、测量开口(902)、测量滑槽(903)、测量导轨台(904)、测量接收管(905)、测量透镜(906)、校准开口(907)、校准滑槽(908)、校准导轨台(909)、校准接收管(910)、校准透镜(911)、校准光纤 (912)、校准光电二极管(913)、除尘阀Ⅰ(914)、处理器Ⅰ(915)、测量光纤 (916)、测量光电二极管(917)、除尘阀Ⅱ(918)、处理器Ⅱ(919)、监测微机(920)、导线Ⅲ(921)、导线Ⅳ(922)、电源箱(923)、电池组(924)；所述后减震壳(8)一端分别和上通道(6)、下通道(7)另一侧连接，另一端和信号接收箱体(9)连接，信号接收箱体(9)设置在减震支架(1)上，前置板(901)和后减震壳(8)内侧嵌套连接，且前置板(901)和信号接收箱体(9)贴合连接，测量开口(902)设置在前置板(901)上部，且穿透信号接收箱体(9)，测量滑槽(903)设置在测量开口(902)内，且和测量开口(902)底端贴合，测量导轨台(904)和测量滑槽(903)嵌套连接，测量接收管(905)设置在测量导轨台(904)上，测量透镜(906)和测量接收管(905)一端嵌套，校准开口(907)设置在前置板(901)中部，且穿透信号接收箱体(9)，校准滑槽(908)设置在校准开口(907)内，且和校准开口(907)底端贴合，校准导轨台(909)和校准滑槽(908)嵌套连接，校准透镜(911)和校准接收管(910)一端嵌套，校准接收管(910)另一端和校准光电二极管(913)一端通过校准光纤 (912)连接，校准光电二极管(913)另一端穿过除尘阀Ⅰ(914)和处理器Ⅰ(915)连接，除尘阀Ⅰ(914)设置在处理器Ⅰ(915)上，处理器Ⅰ(915)和监测微机(920)连接，测量接收管(905)另一端和测量光电二极管(917)一端通过测量光纤 (916)连接，测量光电二极管(917)另一端穿过除尘阀Ⅱ(918)和处理器Ⅱ(919)连接，除尘阀Ⅱ(918)设置在处理器Ⅱ(919)上，处理器Ⅱ(919)和监测微机(920)连接，监测微机(920)设置在信号接收箱体(9)内底侧中心，导线Ⅲ(921)一端和监测微机(920)侧面底端连接，另一端穿过信号接收箱体(9)和控制台(3)连接，电源箱(923)和监测微机(920)通过导线Ⅳ(922)连接，电源箱(923)设置在信号接收箱体(9)内底侧一端，电池组(924)均匀设置在电源箱(923)顶端。

2.根据权利要求1所述的一种粉尘监测仪，其特征在于，所述减震支架(1)材料为降噪吸波材质，为复合交叉镂空结构。

3.根据权利要求1所述的一种粉尘监测仪，其特征在于，所述激光箱电源(2)上设有电池组单元包。

4.根据权利要求1所述的一种粉尘监测仪，其特征在于，所述集束激光管(406)所发射为短波脉冲激光束。

5.根据权利要求1所述的一种粉尘监测仪，其特征在于，所述前减震壳(5)和后减震壳(8)材料为弹性材质，表面均设有可伸缩波纹。

6.根据权利要求1所述的一种粉尘监测仪，其特征在于，所述吸尘滤网套(501)为均匀多孔结构。

7.根据权利要求1所述的一种粉尘监测仪，其特征在于，所述上通道(6)和下通道(7)内侧为半弧形状，材料为镜面不锈钢材质，且表面电镀有疏油性质涂层。

8.根据权利要求1所述的一种粉尘监测仪，其特征在于，所述测量开口(902)与水平方向平行，校准开口(907)与水平方向呈10～35°。

9.根据权利要求1所述的一种粉尘监测仪，其特征在于，所述测量导轨台(904)可沿测量滑槽(903)作滑动运动，校准导轨台(909)可沿校准滑槽(908)作滑动运动。
