专利号: 2017106887489
申请人: 杭州云蜂工业设计有限公司
专利类型:发明专利
专利状态:已下证
专利领域: 建筑物
更新日期:2024-02-23
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

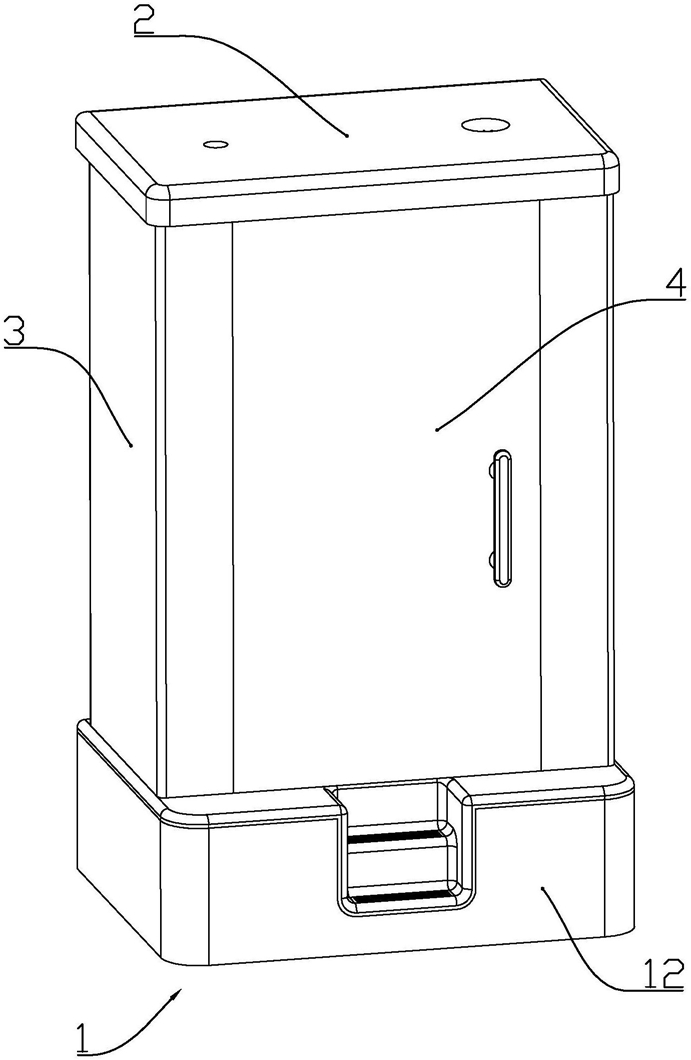

1.一种淋浴房,其特征在于:包括一边靠墙安装的矩形的淋浴台,固定安装在浴缸的安装立板以及固定安装在安装立板上的矩形的顶板;

所述淋浴台包括沐浴时用于集水的底盆,固定连接在底盆下端的底板以及可拆卸安装在底盆上端边缘的挡板;所述底盆上端远离墙体一侧固定连接有踏板;所述底板下端固定连接有多个用于调节淋浴房水平的支撑脚;

所述安装立板包括靠近墙体设置的后立板以及固定连接在所述后立板左右两端的侧立板;所述侧立板与所述后立板相互垂直;一个所述侧立板远离所述后立板的端部转动连接有用于进出淋浴房的单开门;所述后立板内壁中部安装有供用户操作使用的控制面板;

所述后立板位于所述控制面板下方等距安装有多个用于按摩用户背部的按摩喷头;所述后立板内壁位于所述控制面板一侧固定连接有置物架;所述置物架下端成型有开口朝下的引流板;所述后立板位于所述置物架下方固定连接有毛巾杆;所述后立板对应所述置物架处成型有通气口;

所述顶板下端中心安装有顶喷花洒;所述顶板下端靠近所述顶喷花洒处分别安装有用于排出蒸汽的排气扇和用于通入灭菌的气体的杀菌口;

所述后立板内壁上部可移动安装有手持花洒;

所述底板上方位于所述底盆外侧分别安装有主控制器、用于混合冷水和热水的混水箱、臭氧发生器以及过滤用水的陶瓷过滤器;

所述混水箱与冷水进水口和热水进水口相连;所述混水箱与冷水进水口连接处、所述混水箱与热水进水口连接处分别安装有电磁流量控制阀;所述混水箱的出口通过管路与所述陶瓷过滤器相连通;所述混水箱的出口处安装有温度传感器;

所述陶瓷过滤器包括有筒体,固定连接在筒体上端的筒盖,固定连接在筒体内底面上的底座,可转动地安装在筒体内且位于筒盖与底座之间的第一滤芯组件与第二滤芯组件,以及连接在筒盖下部的用以驱动第一滤芯组件与第二滤芯组件转动的驱动装置;

所述筒体侧壁下部固定连接有与筒体内部相通的脏水出水接头;

所述筒盖侧壁上成型有净水出水接口与进水接口;

所述第一滤芯组件包括陶瓷滤芯,固定连接在陶瓷滤芯上端的上端盖,以及固定连接在陶瓷滤芯下端的下端盖;所述上端盖与下端盖的外径小于陶瓷滤芯的外径;所述上端盖上端中间成型有传动头,传动头呈多边棱柱结构;所述传动头上端固定连接有与陶瓷滤芯内腔连通的净水出水接头;所述下端盖下端中间位置成型有转动插接头;

所述第二滤芯组件与第一滤芯组件结构相同;

所述底座上成型有第二定位接头以及下转动座安装槽;所述下转动座安装槽底面一侧成型有转动接口;所述底座相对脏水出水接头的位置成型有排水槽;

所述筒盖底面上相对第二定位接头的位置成型有第一定位接头,筒盖底面上相对下转动座安装槽的位置成型有上转动座安装槽;所述上转动座安装槽内顶面相对转动接口的位置成型有第一进水接口;所述第一定位接头中间成型有第二进水接口;所述筒盖内成型有连通第一进水接口、第二进水接口与净水出水接口的水流通道;

所述上转动座安装槽与下转动安装槽内分别连接有上转动座与下转动座;

所述上转动座上端面的一端成型有转动头,转动头中间成型有出水口;上转动座下端面远离传动头的一端成型有套接头,套接头中间成型有进水口;所述出水口,进水口与上转动座内腔连通;

所述上转动座与下转动座结构相同;所述上转动座的转动头与第一进水接口密封转动连接,下转动座的转动头与转动接口转动连接;

所述第一滤芯组件的净水出水接头与第二进水接口密封转动连接,第一滤芯组件的转动插接头与第二定位接头转动连接;所述第二滤芯组件的净水出水接头与上转动座的套接头密封转动连接,第二滤芯组件的转动插接头与下转动座的套接头转动连接;

所述第一定位接头和上转动座的套接头之间连接有第一扭簧;所述第二定位接头和下转动座的套接头之间连接有第二扭簧;所述第一扭簧、第二扭簧使得第一滤芯组件与第二滤芯组件的陶瓷滤芯外壁保持相抵状态;

所述驱动装置包括水轮,以及与水轮传动连接的第一传动橡胶轮与第二传动橡胶轮,第一传动橡胶轮套设在套接头外侧,第二传动橡胶轮套设在第一定位接头的外侧;所述水轮包括传动杆,固定连接在传动杆上部的水轮体,以及固定连接在传动杆下端的主动齿轮;

所述第一传动橡胶轮与第二传动橡胶轮结构相同;所述第一传动橡胶轮呈倒锥形,且第一传动橡胶轮中间成型有穿孔,第一传动橡胶轮下端位于穿孔外周位置成型有滤芯套接部;所述滤芯套接部内侧壁成型有与传动头配合套接的多边形传动孔;

所述水轮与第一传动橡胶轮、第二传动橡胶轮之间连接有减速轮,所述减速轮包括有与主动齿轮啮合传动连接的传动齿轮,以及固定连接在传动齿轮下端的呈圆锥形的驱动橡胶轮,驱动橡胶轮与第一传动橡胶轮、第二传动橡胶轮之间通过摩擦力传动连接;

所述筒盖下部成型有用以安装水轮的水轮安装槽,所述水轮安装槽侧壁成型有用以驱动水轮转动的喷水口,喷水口与进水接口相连通;

所述陶瓷过滤器的进水接口通过管路与所述混水箱的出口相连接;所述陶瓷过滤器的出水接口通过管路分别与所述顶喷花洒、手持花洒和按摩喷头相连接;

所述臭氧发生器产生臭氧的出口分别与所述混水箱、所述杀菌口和所述通气口通过四通接头连接,且四通接头的每个连接口均安装有电磁阀;

各个连接所述顶喷花洒、手持花洒、按摩喷头的管路安装有控制出水的电磁阀;

所述控制面板、臭氧发生器、排气扇、各个电磁阀、各个所述电磁流量控制阀、温度传感器与主控制器电连接。

2.如权利要求1所述的一种淋浴房,其特征在于:所述传动杆的上端成型有插接口,水轮安装槽中间位置固定连接有与插接口配合定位的定位杆。

3.如权利要求1所述的一种淋浴房,其特征在于:所述水轮安装槽内固定连接有与传动杆转动连接的定位架;所述定位架侧壁上成型有与传动齿轮转动连接的齿轮杆;所述齿轮杆下端连接有用以将传动齿轮定位在齿轮杆上的螺钉;所述水轮安装槽位于定位架下端螺纹连接有锁紧圈。

4.如权利要求3所述的一种淋浴房,其特征在于:所述传动杆上紧邻主动齿轮上端成型有连杆,连杆的直径小于传动杆的直径;所述定位架与连杆转动连接;

所述定位架包括外连接圈与内连接圈;所述内连接圈与外连接圈之间成型有两个以上的连接杆;所述内连接圈外侧壁上成型有U型杆;所述内连接圈和外连接圈之间远离U型杆的一端成型有一对撑开杆;所述U型杆、内连接圈、撑开杆及外连接圈之间共同构成一个供连杆卡入内连接圈内的开口,所述连杆卡入内连接圈后两个所述撑开杆相贴合;

所述齿轮杆位于外连接圈上远离撑开杆的一侧;所述外连接圈外壁上沿周向均匀成型有定位凸起;

所述水轮安装槽侧壁下端成型有与定位凸起配合定位的定位槽。

5.如权利要求3所述的一种淋浴房,其特征在于:所述传动齿轮上端中间固定连接有上凸部,所述传动齿轮中间成型有与齿轮杆转动连接的套接孔。

6.如权利要求1所述的一种淋浴房,其特征在于:所述后立板位于所述控制面板下方安装有臭氧检测仪;所述臭氧检测仪与所述主控制器电联接;当主控制器通过臭氧检测仪检测臭氧浓度高于0.5ppm时,主控制器使臭氧发生器停止工作。
