专利号: 2017106901700
申请人: 嘉兴晟源工业设计有限公司
专利类型:发明专利
专利状态:已下证
专利领域: 医学或兽医学;卫生学
更新日期:2024-06-03
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

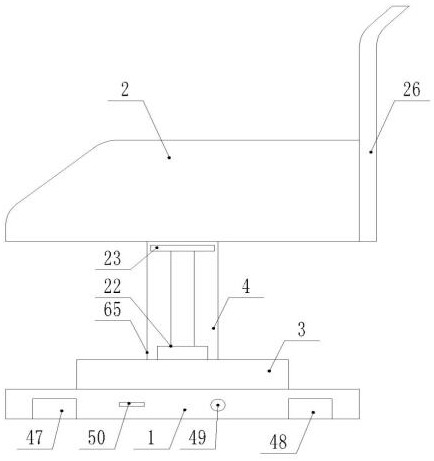

1.一种医疗按摩机器人,包括基础矩形底座(1),其特征在于,所述基础矩形底座(1)上方设有按摩椅本体(2)且所述按摩椅本体(2)通过摇摆机构(3)及升降机构(4)与所述基础矩形底座(1)连接,所述摇摆机构(3)是由设置在所述基础矩形底座(1)上端面的支撑架(5)、支撑架(5)上端面两侧设有的固定支架(6)、固定支架(6)之间连接的转轴(7)、套在转轴(7)上且可随转轴(7)摆动的凸字形下基座(8)、凸字形下基座(8)前端设有的旋钮机构(9)和其后端设有的压缩弹簧(10)组成,所述凸字形下基座(8)是由套在所述转轴(7)上的固定块(11)、与固定块(11)下端侧壁前后分别连接的前端板(12)和后端板(13)组成,所述后端板(13)下方设有多根压缩弹簧(10)且所述压缩弹簧(10)的固定端固定在所述基础矩形底座(1)上表面,所述前端板(12)下方设有旋钮机构(9)且所述旋钮机构(9)是由固定在所述基础矩形底座(1)上端面的圆柱形中空支撑柱(14)、支撑柱(14)内腔设有的复位弹簧(15)、复位弹簧(15)中插入的限位杆(16)组成,所述前端板(12)对应所述支撑柱(14)位置开有限位孔(17),所述限位杆(16)通过所述限位孔(17)插入所述复位弹簧(15)与所述支撑柱(14)内腔下底面连接,所述复位弹簧(15)固定端固定于所述支撑柱(14)内腔下底面,伸缩端连接所述前端板(12)下表面,所述凸字形下基座(8)上端设有凹字形上基座(18),所述凸字形下基座(8)与所述凹字形上基座(18)可相互啮合且对应所述限位杆(16)位置开有限位槽(19),所述限位杆(16)是由一根横杆(20)及横杆(20)中心处设有的竖杆(21)组成且所述横杆(20)两端通过所述限位槽(19)伸出,所述凹字形上基座(18)上表面设有升降机构(4),所述升降机构(4)是由设置在所述凹字形上基座(18)上表面伸缩柱(65)、伸缩柱(65)内腔下底面固定设置的电动推杆(22)、与电动推杆(22)伸缩端连接的支撑板(23)组成,所述伸缩柱(65)上端连接有按摩椅本体(2),所述按摩椅本体(2)是由坐板(24)、两侧扶手板(25)及后背板(26)组成,所述扶手板(25)内侧左右对应人体骨盘及大腿部位置分别设有骨盘侧气囊(27)和大腿部侧气囊(28),所述坐板(24)上端面对应人体臀部分别设有左臀部侧气囊(29)和右臀部侧气囊(30),所述后背板(26)内腔下端设有供气装置(31),所述供气装置(31)是由设置在所述后背板(26)内腔中的供气箱(32)、供气箱(32)下端设有的控制进气装置(33)、供气箱(32)上端分别设有的与各个气囊连通的进气软管(34)和排气软管(35)、进气软管(34)与排气软管(35)内分别设有的进气泵(36)和排气泵(37),进气软管(34)与排气软管(35)端口出设有的控制阀(38)组成,所述后背板(26)前端面对应人体背部结构分别设有腰部按摩区(39)和两肩按摩区(40),所述腰部按摩区(39)与所述两肩按摩区(40)表面设有按摩装置(41),所述按摩装置(41)是由设置在所述后背板(26)前端面壁上的矩形固定座(42)、矩形固定座(42)一侧设有的驱动电机(43)、另一侧设有凸轮(44)、凸轮(44)突出端通过连杆(45)连接的滚珠(46)组成,所述驱动电机(43)的转轴穿过所述矩形固定座(42)与安装在所述矩形固定座(42)另一侧的凸轮(44)的旋转端连接,所述基础矩形底座(1)内腔设有蓄电池(47)和控制箱(48)且其外壁设有电源开关(49)和电源插口(50),所述扶手板(25)上表面设有操作面板(51),所述操作面板(51)通过导线与所述控制箱(48)信号输入端口连接,所述后背板(26)内腔设有蓝牙信号接收模块(52)、信号处理模块(53)及无线信号系统(54),且所述后背板(26)外侧壁设有音频播放装置(55)。

2.根据权利要求1所述的一种医疗按摩机器人,其特征在于,所述电源插口(50)通过电源线外接电源装置,所述蓄电池(47)电源输入端通过导线与所述电源插口(50)连接,所述蓄电池(47)电源输出端通过导线连接有电源开关(49),所述控制箱(48)的电源输入端通过导线连接所述电源开关(49)。

3.根据权利要求2所述的一种医疗按摩机器人,其特征在于,所述控制箱(48)内设有PLC系统,内部分别设有控制升降机构(4)、按摩气囊、供气装置(31)、按摩装置(41)的控制模块。

4.根据权利要求3所述的一种医疗按摩机器人,其特征在于,所述按摩气囊是由左右骨盘侧气囊、左右大腿部侧气囊及左右臀部侧气囊组成,所述按摩气囊分别通过进气软管和排气软管与供气箱连通。

5.根据权利要求4所述的一种医疗按摩机器人,其特征在于,所述骨盘侧气囊(27)为三层蛇纹管状的气囊,使供气时间比排气时间长,且交互的进行,缓慢的膨胀,由两侧加压骨盘。

6.根据权利要求4所述的一种医疗按摩机器人,其特征在于,所述大腿部侧气囊(28)为二层蛇纹管状的气囊,使供气时间比排气时间长,且交互的进行,重复收缩及膨胀,缓慢的由两侧加压大腿部。

7.根据权利要求4所述的一种医疗按摩机器人,其特征在于,所述左右臀部侧气囊设置在座面上,使该座面气囊的空气的供给时间比排气时间长,且交互的进行,进而膨胀,由座面加压臀部。

8.根据权利要求1所述的一种医疗按摩机器人,其特征在于,所述蓝牙信号接收模块(52)通过无线信号系统(54)接收远程蓝牙信号发射器(56),接收的信号经所述信号处理模块(53)处理传输给音频播放装置(55)。

9.根据权利要求1所述的一种医疗按摩机器人,其特征在于,所述操作面板(51)上设有电动推杆操作键(57)、左右骨盘侧气囊操作键(58)、左右大腿部侧气囊操作键(59)、左右臀部侧气囊操作键(60)、供气装置控制键(61)、腰部按摩操作键(62)、左肩按摩操作键(63)及右肩按摩操作键(64),所述操作面板(51)通过导线与所述控制箱(48)信号输入端连接。

10.根据权利要求1所述的一种医疗按摩机器人,其特征在于,所述按摩椅本体(2)是由座椅骨架、按摩机构、蒙皮、发泡塑料填充物、调节机构以及塑料附属零件组成,蒙皮为座椅外层设有一层皮质外层,皮质座椅是由天然动物皮或者化学合成皮革制成的座椅,容易清洁、容易散热,且在坐板上表面设有缓震弹簧,使座椅更加舒适。
