1.一种应用于催化乙交酯开环聚合的锌配位聚合物催化剂的制备方法，其化学式为[Zn(BDC)L]，式中BDC为对苯二甲酸根阴离子，L为2,3,5,6-四氯-N,N'-二（4-吡啶）二酰胺配体；

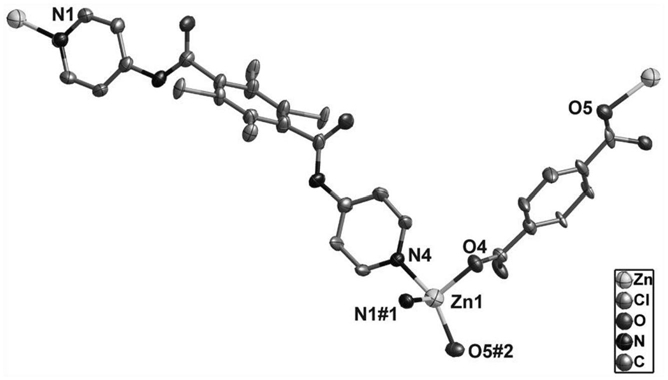

其二级结构单元为：晶体属于单斜晶系，空间群为P21/c，分子式为C26H12Cl4N4O6Zn，分子量为683.59；晶胞参数为：a = 15.529(2) Å, b = 18.617(2) Å，c = 19.3430(19) Å，α=

90°，β= 120.722(7)°，γ= 90°，晶胞体积为4807.3(10) Å3；

其特征在于按照下述步骤进行：将六水合硝酸锌、对苯二甲酸、2,3,5,6-四氯-N,N'-二（4-吡啶）二酰胺和N,N-二甲基甲酰胺放入反应器中，封闭后，于100 ℃反应24小时；反应结束后降温到室温，得到所述一种锌配位聚合物催化剂晶体，再依次经N,N-二甲基甲酰胺和乙醇洗涤，干燥制得；

按摩尔比，六水合硝酸锌 : 对苯二甲酸 : 2,3,5,6-四氯-N,N'-二（4-吡啶）二酰胺 =

1 : 1 : 1；

每0.1毫摩尔的对苯二甲酸对应6毫升的N,N-二甲基甲酰胺；

所述步骤中，降温速率为5℃/小时。

2.权利要求1所述的锌配位聚合物催化乙交酯开环聚合制备聚乙醇酸的方法，其特征在于按照下述步骤进行：将所述锌配位聚合物催化剂和乙交酯加入到不锈钢封管中，升温至210℃，经本体开环聚合反应3小时，制得聚乙醇酸；

锌配位聚合物催化剂和乙交酯摩尔比为1 : 4000；所得聚乙醇酸重均分子量为64390，可以应用在医用高分子材料领域。
