专利号: 2017106925974
申请人: 江苏大学
专利类型:发明专利
专利状态:已下证
专利领域: 弹药;爆破
更新日期:2024-02-23
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

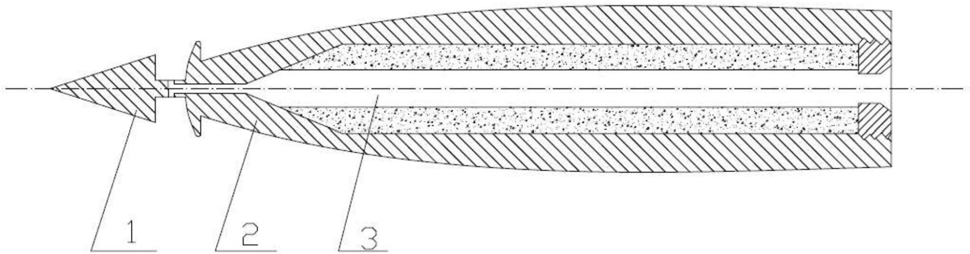

1.一种超空泡航行体,其特征在于,包括超空泡发生器(1),弹体(2)和中间气道(3);所述超空泡发生器(1)包括圆锥段和钝体段(4),所述圆锥段底部与钝体段(4)通过过渡段(5)连接;所述钝体段(4)设在弹体(2)顶部,所述钝体段(4)呈球冠型,所述球冠的圆心在弹体(2)的中心线上;所述过渡段(5)的直径小于圆锥段底圆直径,圆锥段底圆直径小于钝体段(4)截面的弦长;所述弹体(2)内设有中间气道(3),所述弹体(2)和中间气道(3)之间填充推进剂,所述过渡段(5)上设有与所述中间气道(3)导通的排气口(6);所述排气口(6)内设有密封件。

2.根据权利要求1所述的超空泡航行体,其特征在于,所述钝体段(4)截面的弦长为圆锥段底圆直径的1.3~1.4倍。

3.根据权利要求1所述的超空泡航行体,其特征在于,所述过渡段(4)直径为圆锥段底圆直径的0.25~0.3倍。

4.根据权利要求1所述的超空泡航行体,其特征在于,所述推进剂为固体推进剂。

5.根据权利要求1所述的超空泡航行体,其特征在于,所述圆锥段角度为20-35°。

6.一种安装权利要求1-5中任一项所述超空泡航行体的潜艇,其特征在于,包括超空泡航行体,所述超空泡航行体安装在潜艇的内部,用于水下发射。

7.一种安装权利要求1-5中任一项所述超空泡航行体的舰艇,其特征在于,包括超空泡航行体,所述超空泡航行体安装在舰艇上,用于从水面上方向水下发射。
