1.一种由纳米片组装而成的三维花状二氧化钛材料的制备方法，其特征在于，包括：使钛源和模板剂乙二酸在氢氟酸、乙醇和异丙醇存在的条件下水热反应，分离、洗涤、干燥，煅烧，即得由纳米片组装而成的三维花状二氧化钛材料。

2.如权利要求1所述的方法，其特征在于，所述钛源为钛酸四丁酯、钛酸四乙酯、钛酸四异丙酯、四氯化钛或硫酸氧钛。

3.如权利要求1所述的方法，其特征在于，所述氢氟酸、乙醇及异丙醇的体积比为1.5～

1.8：16～24：25～30。

4.如权利要求1所述的方法，其特征在于，所述钛源、乙二酸及乙醇的摩尔比为0.8～

1.2：5～8：40～60。

5.如权利要求1所述的方法，其特征在于，所述水热反应条件为160～180℃下保持10～

12h。

6.如权利要求1所述的方法，其特征在于，所述煅烧的条件为480～500℃下煅烧4～

4.5h。

7.如权利要求1所述的方法，其特征在于，所述分离的方法为抽滤或者离心分离。

8.如权利要求1所述的方法，其特征在于，所述洗涤采用乙醇或蒸馏水。

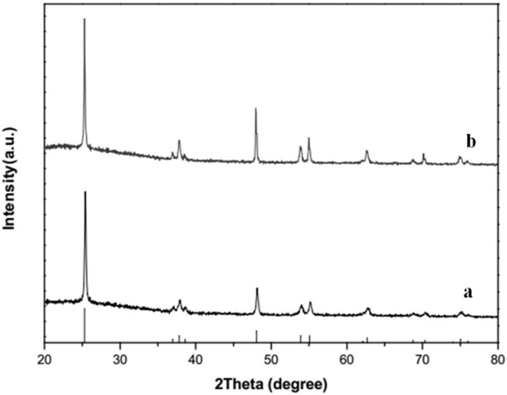

9.权利要求1-8任一项所述的方法制备的由纳米片组装而成的三维花状二氧化钛材料，其特征在于，所述三维花状结构是在结构中间的核为基础上由众多的纳米片团聚而成的，纳米片的厚度大约在20nm左右，片状结构不规则但紧密的团聚在一起。

10.权利要求9所述的三维花状二氧化钛材料在制备纺织材料、光催化触媒、抗紫外材料、功能陶瓷以及气敏传感器中的应用。
