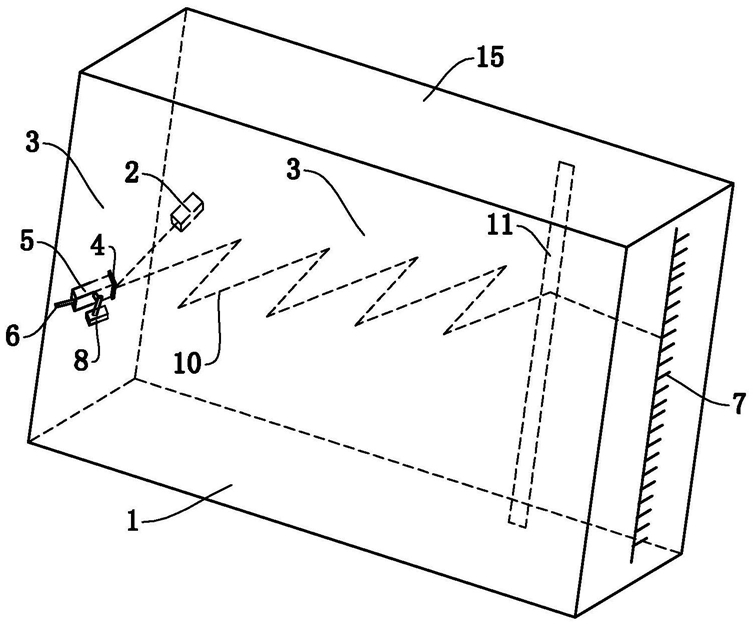

1.光杠杆测量装置，其特征在于，包括底板、顶板、激光器、相互平行的两反光镜、反射镜、连接架、支撑脚、带有刻度的显示屏和支座，两所述反光镜和所述显示屏均沿竖向设置在所述底板上，所述顶板设置在两所述反光镜的顶部之间，两所述反光镜的反光面相对设置；

所述支座固定安装在一所述反光镜上，所述连接架与所述支座之间设有水平轴，所述连接架一端固定连接反射镜，另一端固定连接所述支撑脚，所述支撑脚和所述反射镜分别位于所述反光镜的两侧，所述反射镜与所述反光镜的反光面位于相同的一侧，当所述支撑脚沿竖向移动时，所述连接架可绕所述水平轴转动；所述水平轴固定安装于一竖直轴上，所述竖直轴转动安装于所述支座上；所述竖直轴与所述支座之间设有用于确定光程的定位机构，所述定位机构包括：沿径向设于所述竖直轴上的安装槽，所述安装槽内滑动安装有定位销，所述定位销一端与所述安装槽之间设有弹性件，另一端伸出所述竖直轴；多个定位块，所述定位块位于所述竖直轴的外周且固定安装在所述支座上，所述定位块上设有与所述定位销的伸出端相适配的定位槽；

所述激光器靠近另一所述反光镜设置，所述激光器发出的光经过所述反射镜反射后，其光路在所述底板上的投影与所述反光镜在所述底板上的投影的夹角为锐角；

所述激光器发出的光到所述反射镜，所述反射镜再反射激光到所述反光镜并在两所述反光镜之间来回反射形成光路，所述显示屏设在所述底板和所述顶板之间，且所述显示屏和所述激光器分设在所述底板相对的两侧；

所述显示屏与所述反光镜之间的所述光路上设有激光显示位置调节镜，所述激光显示位置调节镜沿竖向设置在所述顶板上，激光在经所述反光镜最后一次反射后，经过所述激光显示位置调节镜，所述激光显示位置调节镜将激光反射到所述显示屏上。

2.根据权利要求1所述的光杠杆测量装置，其特征在于，所述激光显示位置调节镜的反射面为平面，所述激光显示位置调节镜和所述显示屏之间的所述光路上还设有激光一字显示镜，所述激光一字显示镜对激光光束进行水平展宽。

3.根据权利要求2所述的光杠杆测量装置，其特征在于，所述激光一字显示镜为鲍威尔一字线透镜。

4.根据权利要求1所述的光杠杆测量装置，其特征在于，所述顶板上设有导轨，所述导轨的延伸方向与所述反光镜的延伸方向相一致，所述激光显示位置调节镜滑动安装在所述导轨上。

5.根据权利要求4所述的光杠杆测量装置，其特征在于，所述导轨上设有滑块，所述激光显示位置调节镜与所述滑块之间设有角度调节装置，所述角度调节装置可以调节所述激光显示位置调节镜的水平角度，从而改变激光照射在所述显示屏上的位置。

6.根据权利要求1所述的光杠杆测量装置，其特征在于，所述激光显示位置调节镜的反射面为竖向设置的圆柱面。

7.根据权利要求1至6中任意一项权利要求所述的光杠杆测量装置，其特征在于，所述光杠杆测量装置还包括测距电路，所述测距电路包括脉冲调制电路、激光接受电路、控制与信号处理电路和显示电路；

当需要测量光程距离时，手动启动所述控制与信号处理电路，所述控制与信号处理电路发出触发信号，所述脉冲调制电路发出脉冲驱动信号给所述激光器，所述激光器发出的激光照射到所述显示屏上，所述显示屏的反射光被所述激光接受电路接受，传输到所述控制与信号处理电路，所述控制与信号处理电路利用触发信号和接收到的激光返回信号的时间差来计算光程，并将计算结果传输到所述显示电路上；

在没有触发信号时，所述脉冲调制电路输出正常的电平驱动所述激光器连续发光。
