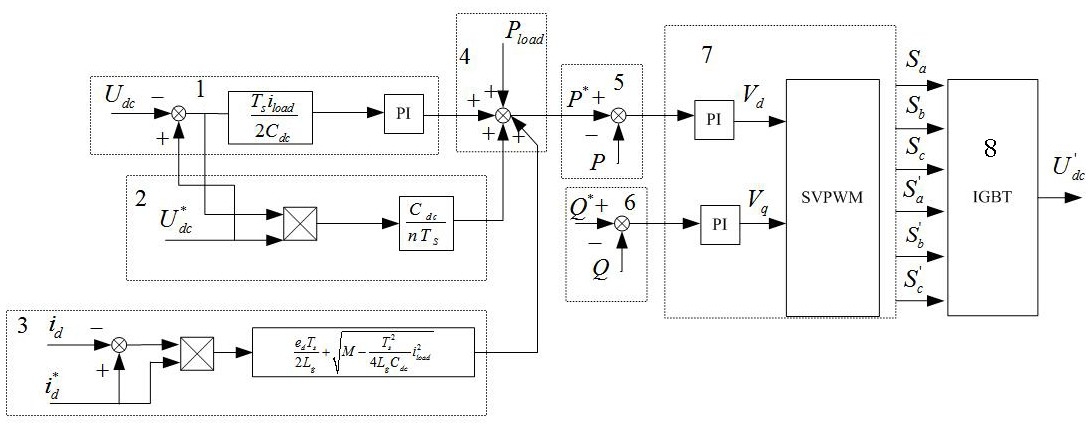

1.基于双PWM协调控制能量快速平衡的调整电路，其特征在于：包括直流母线电压约束模块（1）、电容功率估算模块（2）、网侧电流d轴分量约束模块（3）、有功功率指令值矫正模块（4）、有功功率误差控制模块（5）、无功功率误差控制模块（6）、系统功率控制模块（7）和IGBT模块（8），其中，所述直流母线电压约束模块（1）对直流母线电压实际值Udc进行约束，经过约束后直流母线电压实际值Udc经A/D转换后与直流母线电压指令值U*dc做差，将差值分别传递给PI控制器和电容功率估算模块（2），PI控制器运算输出有功功率误差值至有功功率指令值矫正模块（4），所述直流母线电压约束模块（1）对直流母线电压实际值Udc的约束方法为使直流母线电压Udc满足 的约束条件，其中Ts为系统采样周期，iload为负载电流，Cdc为直流母线电容值；

所述电容功率估算模块（2）将接收的差值和直流母线电压指令值U*dc进行乘法运算，得到每周期系统需补偿的电容功率，将所得电容功率输入至有功功率指令值矫正模块（4）；

所述网侧电流d轴分量约束模块（3）对网侧电流d轴分量id进行约束，经过约束的网侧电* *

流d轴分量id与d轴分量指令值i d做差，差值与i d进行乘法运算，得到每周期系统需补偿的电感功率，并将该电感功率输入给有功功率指令值矫正模块（4）；所述网侧电流d轴分量约束模块（3）对网侧电流d轴分量id的约束条件为 ，其中，ed为网侧电压，Lg为网侧滤波电感值，M为常量；

所述有功功率指令值矫正模块（4）将接收到的有功功率误差值、电容功率以及电感功率与逆变器输出的负载功率Pload计算得到整流器输出有功功率指令值P*，并将P*输入给有功功率误差控制模块（5）；

所述有功功率误差控制模块（5）将接收到的P*与整流器输出的有功功率值P进行做差运算，得到的运算结果传递给系统功率控制模块（7）内的一个PI控制器进行运算，得到整流器输入电压的d轴分量Vd，并将Vd传递给系统功率控制模块（7）中的SVPWM模块；

所述无功功率误差控制模块（6）根据整流器输出无功功率值Q和整流器输出无功功率指令值Q*进行做差运算，得到的运算结果传递给系统功率控制模块（7）中的另一个PI控制器进行运算，得到整流器输入电压的q轴分量Vq，并将Vq传递给系统功率控制模块（7）中的SVPWM模块；

所述系统功率控制模块（7）中的SVPWM模块根据接收的数据进行运算，并输出六桥臂功率器件开关信号Sa、Sb、Sc、S’a、S’b、S’c至IGBT模块（8），进而控制IGBT模块（8）输出经过功率补偿后的直流母线电压值U’dc，并根据U’dc控制整流器功率开关器件。
