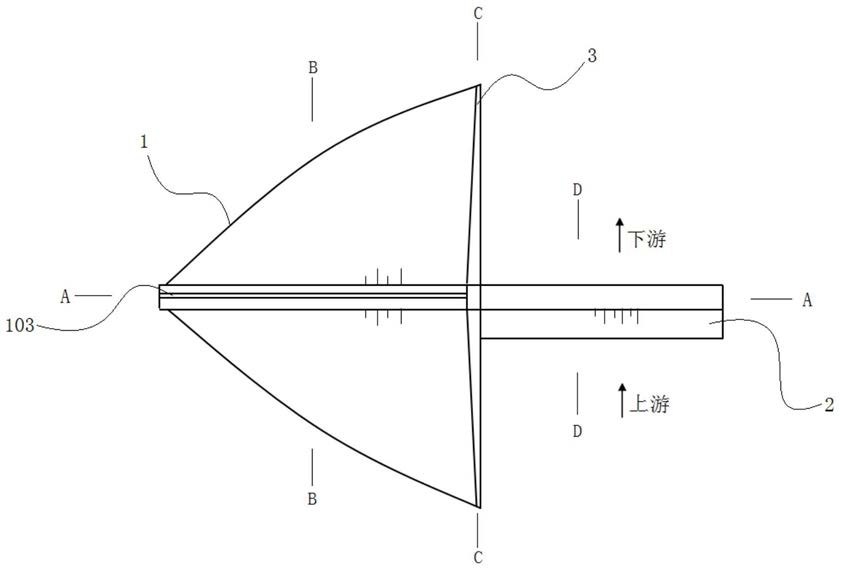

1.一种土质心墙堆石坝与混凝土重力坝的组合坝型，其特征在于，包括土质心墙堆石坝段（1）和混凝土重力坝段（2），以及衔接土质心墙堆石坝段（1）和混凝土重力坝段（2）的混凝土过渡坝段（3）；

所述土质心墙堆石坝段（1）从上游侧到下游侧依次为上游堆石区（101）、上游反滤区（102）、土质心墙区（103）、下游反滤区（104）和下游堆石区（105）；所述土质心墙区（103）的地基中设置有横河向的防渗帷幕Ⅰ（401）；

所述混凝土重力坝段（2）的基本剖面整体呈直角三角形；所述混凝土重力坝段（2）的地基中设置有横河向的防渗帷幕Ⅱ（402）；

所述混凝土过渡坝段（3）从上游侧到下游侧依次为上游衡重式挡墙（301）、中间俯斜式重力坝（302）和下游衡重式挡墙（303）；

所述上游衡重式挡墙（301）的墙背与上游堆石区（101）及上游反滤区（102）接触；自上游向下游方向，所述上游衡重式挡墙（301）的高度逐渐增高，厚度逐渐增大；所述下游衡重式挡墙（303）的墙背与下游堆石区（105）及下游反滤区（104）接触；自上游向下游方向，所述下游衡重式挡墙（303）的高度逐渐降低，厚度逐渐减小；

所述中间俯斜式重力坝（302）的俯斜面（3021）与土质心墙区（103）接触，直立面（3022）与混凝土重力坝段（2）接触；所述俯斜面（3021）上设置有凹槽（30211）；所述土质心墙区（103）嵌入凹槽（30211）内；所述土质心墙区（103）嵌入凹槽（30211）部分的端面与凹槽（30211）的槽底间设置有高塑性黏土层（303）；所述直立面（3022）与混凝土重力坝段（2）的接缝处充填有止水材料；所述中间俯斜式重力坝（302）的地基中设有横河向的防渗帷幕Ⅲ（403）；

所述防渗帷幕Ⅰ（401）、防渗帷幕Ⅱ（402）和防渗帷幕Ⅲ（403）相互连接为整体，共同构成坝基防渗帷幕（4）。

2.根据权利要求1所述的一种土质心墙堆石坝与混凝土重力坝的组合坝型，其特征在于：所述混凝土重力坝段（2）在坝顶设置有泄洪溢流堰。

3.根据权利要求1所述的一种土质心墙堆石坝与混凝土重力坝的组合坝型，其特征在于：所述混凝土重力坝段（2）的坝身上设置有泄洪孔。

4.根据权利要求1所述的一种土质心墙堆石坝与混凝土重力坝的组合坝型，其特征在于：所述凹槽（30211）的槽宽由上至下逐渐变大，且各位置槽宽大于对应位置土质心墙区（103）的厚度；所述凹槽（30211）的槽深≥50cm。

5.一种关于权利要求1所述土质心墙堆石坝与混凝土重力坝的组合坝型的建造方法，其特征在于，包括以下步骤：

1)依据设计的导流、截流方案，施工坝址区的导流设施和截流设施，并对河谷地表、地下水流进行截流和导流；

2)施工放样，依据设计的坝基基槽位置及几何尺寸参数，开挖坝基；

3)依据设计的坝体结构，同步进行或分别进行混凝土过渡坝段（3）和混凝土重力坝段（2）的施工；

4)依据设计的坝体结构，进行土质心墙堆石坝段（1）的施工。
