专利号: 2017107089166
申请人: 浙江海洋大学
专利类型:发明专利
专利状态:已下证
专利领域: 测量;测试
更新日期:2024-01-05
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

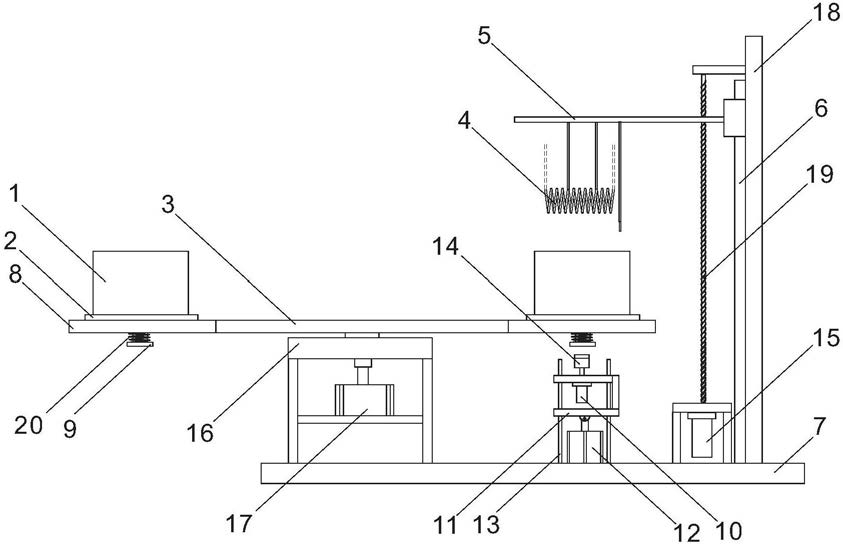

1.一种可连续测定的润滑脂滴点测定仪,包括测定装置和油浴箱(1),其特征是还包括油浴快速回温装置,油浴快速回温装置包括制冷机、回温模组、油浴箱托盘(2)和可分度旋转的旋臂(3),油浴箱托盘(2)至少为两个且固设于旋臂(3)自由端,油浴箱(1)置于油浴箱托盘(2)上,旋臂(3)的旋转路径上具有测定定位点和回温定位点,测定装置位置与测定定位点对应,回温模组位置与回温定位点对应。

2.根据权利要求1所述的可连续测定的润滑脂滴点测定仪,其特征是所述回温模组包括冷却管(4)、冷却管悬架(5)、升降轨(6)、升降电机和模组基座(7),冷却管(4)固设于冷却管悬架(5)上,冷却管(4)内与制冷机通过软管连接,升降轨(6)垂直固设于模组基座(7)上,冷却管悬架(5)滑动连接在升降轨(6)上且与升降电机通过螺杆传动连接。

3.根据权利要求1所述的可连续测定的润滑脂滴点测定仪,其特征是旋臂(3)自由端设有托盘座(8),托盘座(8)中心设有中心通孔,油浴箱托盘(2)底部固设有芯轴(9),芯轴(9)贯穿中心通孔,芯轴(9)通过直线旋转衬套转动连接在中心通孔中,所述回温定位点对应处设有位于芯轴(9)下方且可与芯轴(9)离合的托盘旋转电机(10)。

4.根据权利要求3所述的可连续测定的润滑脂滴点测定仪,其特征是托盘旋转电机(10)固设于一升降座(11)上,升降座(11)连接在一升降气缸(12)的活塞杆上,升降座(11)还与至少两根导杆(13)滑动连接,托盘旋转电机(10)的输出轴上固连有一扭矩传动头(14),扭矩传动头(14)与芯轴(9)间设有可对接并适配嵌合的传动结构。

5.根据权利要求3所述的可连续测定的润滑脂滴点测定仪,其特征是芯轴(9)底端设有翻边,翻边与托盘座(8)间设有压簧。

6.根据权利要求1所述的可连续测定的润滑脂滴点测定仪,其特征是油浴箱托盘(2)上固设有可与油浴箱(1)各侧面的底部抵接的油浴箱限位挡条。

7.根据权利要求1所述的可连续测定的润滑脂滴点测定仪,其特征是油浴箱托盘(2)上固设有多个油浴箱限位弹性压块,油浴箱限位弹性压块均布在一圆弧路径上。

8.根据权利要求1所述的可连续测定的润滑脂滴点测定仪,其特征是冷却管悬架(5)上还设有与冷却管(4)并列的温度传感器。

9.根据权利要求1至8中任一项所述的可连续测定的润滑脂滴点测定仪,其特征是冷却管(4)呈螺旋弯曲状。
