专利号: 201710709221X
申请人: 重庆交通大学
专利类型:发明专利
专利状态:已下证
专利领域: 水利工程;基础;疏浚
更新日期:2023-08-03
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

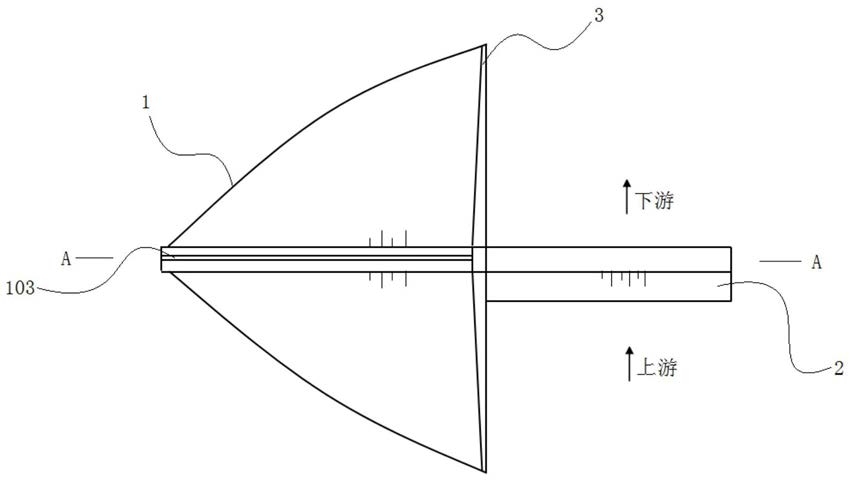

1.一种沥青混凝土心墙坝与混凝土重力坝的组合坝型,其特征在于,包括沥青混凝土心墙坝段(1)和混凝土重力坝段(2),以及衔接沥青混凝土心墙坝段(1)和混凝土重力坝段(2)的混凝土过渡坝段(3);

所述沥青混凝土心墙坝段(1)从上游侧到下游侧依次为上游堆石区(101)、上游过渡区(102)、沥青混凝土心墙区(103)、下游过渡区(104)和下游堆石区(105);所述沥青混凝土心墙区(103)包括沥青混凝土心墙(1031)和混凝土基座(1032);所述沥青混凝土心墙(101)设置在混凝土基座(102)上;所述混凝土基座(102)的下部设置有防渗帷幕Ⅰ(401);

所述混凝土重力坝段(2)的基本剖面整体呈直角三角形;所述混凝土重力坝段(2)的地基中设置有横河向的防渗帷幕Ⅱ(402);

所述混凝土过渡坝段(3)从上游侧到下游侧依次为上游衡重式挡墙(301)、中间俯斜式重力坝(302)和下游衡重式挡墙(303);

所述上游衡重式挡墙(301)的墙背与上游堆石区(101)相互交界;所述下游衡重式挡墙(303)的墙背与下游堆石区(105)相互交界;

所述中间俯斜式重力坝(302)的俯斜面(3021)与上游过渡区(102)、沥青混凝土心墙区(103)以及下游过渡区(104)接触,直立面(3022)与混凝土重力坝段(2)接触。所述俯斜面(3021)上设置有竖向U型槽(30211);所述沥青混凝土心墙区(103)嵌入U型槽(30211)内;所述中间俯斜式重力坝(302)的地基中设有横河向的防渗帷幕Ⅲ(403);

所述防渗帷幕Ⅰ(401)、防渗帷幕Ⅱ(402)和防渗帷幕Ⅲ(403)相互连接为整体,共同构成坝基防渗帷幕(4)。

2.根据权利要求1所述的一种沥青混凝土心墙坝与混凝土重力坝的组合坝型,其特征在于:所述混凝土重力坝段(2)在坝顶设置有泄洪溢流堰。

3.根据权利要求1所述的一种沥青混凝土心墙坝与混凝土重力坝的组合坝型,其特征在于:所述混凝土重力坝段(2)的坝身上设置有泄洪孔。

4.根据权利要求1所述的一种沥青混凝土心墙坝与混凝土重力坝的组合坝型,其特征在于:所述U型槽(30211)的宽度≥沥青混凝土心墙区(103)的厚度,深度>50cm。

5.根据权利要求1所述的一种沥青混凝土心墙坝与混凝土重力坝的组合坝型,其特征在于:所述沥青混凝土心墙区(103)嵌入U型槽(30211)部分的端面与U型槽(30211)的槽底间设置有沥青层(303);所述直立面(3022)与混凝土重力坝段(2)的接缝处充填有止水材料。

6.根据权利要求1所述的一种沥青混凝土心墙坝与混凝土重力坝的组合坝型,其特征在于:自上游向下游方向,所述上游衡重式挡墙(301)的高度逐渐增高,厚度逐渐增大;自上游向下游方向,所述下游衡重式挡墙(303)的高度逐渐降低,厚度逐渐减小。

7.一种关于权利要求1所述沥青混凝土心墙坝与混凝土重力坝的组合坝型的建造方法,其特征在于,包括以下步骤:

1)依据设计的导流、截流方案,施工坝址区的导流设施和截流设施,并对河谷地表、地下水流进行截流和导流;

2)施工放样,依据设计的坝基基槽位置及几何尺寸等参数,开挖坝基;

3)依据设计的坝体结构,同步进行或分别进行混凝土过渡坝段(3)和混凝土重力坝段(2)的施工;

4)依据设计的坝体结构,进行沥青混凝土心墙坝段(1)的施工。
