专利号: 2017107102531
申请人: 六安永贞匠道机电科技有限公司
专利类型:发明专利
专利状态:已下证
专利领域: 家具;家庭用的物品或设备;咖啡磨;香料磨;一般吸尘器
更新日期:2024-07-04
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

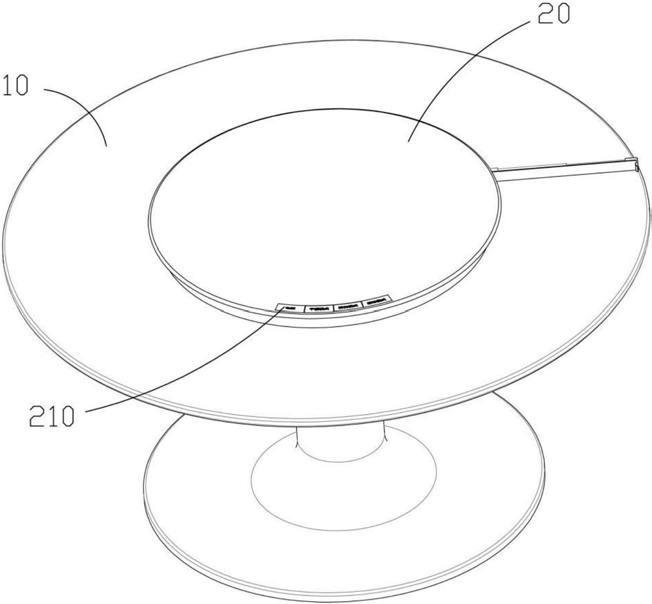

1.智能餐桌转盘的扭力调节系统,包括桌体,桌体包括用于承载物品的桌面、与地面接触用于支撑桌面的桌脚以及设置于桌面与桌脚之间用于连接桌面与桌脚并传递支撑力的桌腿,桌面的中心设置有转盘,转盘与桌面同轴布置且转盘可绕桌面的中心轴线进行360度旋转,转盘匹配有上盖板,转盘与上盖板配合形成密闭的容置空腔,其特征在于,容置空腔内设置有用于切换工作模式的压力控制机构、驱动转盘转动的第一动力装置以及控制器,压力控制机构用于控制清扫装置的清扫力度,控制器用于控制清扫模式的切换。

2.根据权利要求1所述的智能餐桌转盘的扭力调节系统,其特征在于,所述的桌面的中心处设置有摩擦凸台且摩擦凸台朝向转盘的端面上设置有摩擦条纹,转盘同轴套接于摩擦凸台外侧且可绕摩擦凸台相对桌面进行360度旋转运动。

3.根据权利要求1或2所述的智能餐桌转盘的扭力调节系统,其特征在于,所述的第一动力装置包括安装于转盘内壁的电机一、套接于电机一输出轴端的动力输入部件、用于传递旋转力的第一中间传动件、摩擦齿轮,电机一驱动第一动力输入部件旋转,第一动力输入部件通过第一中间传动件驱动摩擦齿轮旋转,所述的摩擦齿轮设置于转盘的旋转中心且可绕自身中心轴线旋转,摩擦齿轮与摩擦凸台的配合面上还设置有摩擦纹,转盘与桌面之间通过摩擦齿轮与摩擦凸台的摩擦配合实现转盘绕桌面中心相对桌面进行360度的旋转运动。

4.根据权利要求1或2所述的智能餐桌转盘的扭力调节系统,其特征在于,摩擦齿轮的上方设置有压力控制机构,压力控制机构可控制摩擦齿轮与摩擦凸台之间的正压力。

5.根据权利要求4所述的智能餐桌转盘的扭力调节系统,其特征在于,压力控制机构包括电机三,电机三的输出端匹配有滑槽,电机三的输出轴端连接有螺纹杆,螺纹杆穿设于滑槽内且螺纹杆上设置有与其匹配的螺纹滑块,其中螺纹杆的中心轴线方向与滑槽的长度方向保持一致,螺纹杆提供的旋转力使得螺纹滑块在螺纹杆上沿滑槽的导向方向运动,滑槽内靠近螺纹杆悬置端处还设置有推块,螺纹滑块和推块之间设置有第二弹簧,第二弹簧同轴活动套接于螺纹杆外部,第二弹簧的一端与螺纹滑块连接、另一端与推块连接,第二弹簧用于推动推块沿滑槽长度方向向远离电机三的方向运动,推块远离电机三的端侧活动连接有压圈,压圈包括连接于推块并用于接收推力的驱动段、设置于摩擦齿轮上方的压紧段,驱动段位于滑槽内部且沿可垂直于滑槽导向方向运动。
