专利号: 2017107115476
申请人: 宿州青果知识产权服务有限公司
专利类型:发明专利
专利状态:已下证
专利领域: 土层或岩石的钻进;采矿
更新日期:2024-11-21
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

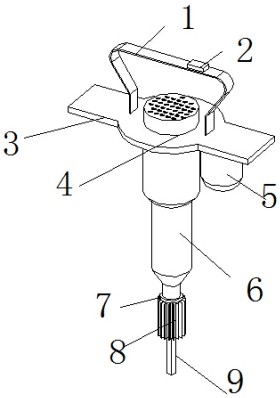

1.一种可冷却橡胶领盘钎肩式六方钎杆的凿岩机,包括支撑外壳(6),其特征在于:所述支撑外壳(6)的上端内部通过四个连接板连接有气缸(11),气缸(11)的内部通过活塞连接有伸缩杆(12),伸缩杆(12)贯穿并延伸至气缸(11)的下端,伸缩杆(12)末端连接有六方连接头(13),所述六方连接头(13)的下端设有六方钎杆(9),六方钎杆(9)的下端贯穿并延伸至支撑外壳(6)的下方,支撑外壳(6)的下端部通过支撑柱连接有固定套(17),所述支撑外壳(6)的下端外侧均匀设有通气孔,所述固定套(17)的内部侧面一侧六方连接头(13)的外侧之间设有旋转套(15),所述固定套(17)的内部下端设有凸台状结构的六方套(7),所述六方套(7)的下端设有橡胶领盘钎肩(8),所述支撑外壳(6)的上端设有固定顶板(3),固定顶板(3)的下表面一侧设有气泵(5), 气泵(5)的出气口通过导管与气缸(11)的进气口连接,所述固定顶板(3)的上表面焊接有手柄(1),手柄(1)的上表面一侧设有控制开关(2),控制开关(2)的输入端电连接外部电源的输出端,控制开关(2)的输出端电连接气泵(5)的输入端,所述固定顶板(3)的上表面中心设有圆形通孔,该圆形通孔的上端焊接有连接壳(4),连接壳(4)的上端均匀设有进水口,所述连接壳(4)的内部通过四个连接柱连接有电机(18),电机(18)的输出轴设有扇叶(10),所述电机(18)的输入端电连接控制开关(2)的输出端,所述六方连接头(13)的内部侧面设有卡接凹槽,所述六方钎杆(9)上设有与六方连接头(13)的卡接凹槽对应的卡接圈,所述六方连接头(13)的内部顶面设有固定磁铁(14),固定磁铁(14)通过胶体与六方连接头(13)连接。

2.根据权利要求1所述的一种可冷却橡胶领盘钎肩式六方钎杆的凿岩机,其特征在于:

所述橡胶领盘钎肩(8)的内部侧面设有橡胶套,并且橡胶领盘钎肩(8)的内部设有蓄水夹层。

3.根据权利要求1所述的一种可冷却橡胶领盘钎肩式六方钎杆的凿岩机,其特征在于:

所述橡胶领盘钎肩(8)的外侧均匀焊接有散热板(16),散热板(16)与支撑外壳(6)的下端通气孔上下对应。

4.根据权利要求1所述的一种可冷却橡胶领盘钎肩式六方钎杆的凿岩机,其特征在于:

所述手柄(1)的外侧设有橡胶皮垫,橡胶皮垫的外侧设有防滑纹。

5.根据权利要求1所述的一种可冷却橡胶领盘钎肩式六方钎杆的凿岩机,其特征在于:

所述气泵(5)与气缸(11)所连接的导管上设有电磁阀,电磁阀的输入端电连接控制开关(2)的输出端。
