专利号: 2017107136114
申请人: 铜陵市南亚包装有限责任公司
专利类型:发明专利
专利状态:已下证
专利领域: 输送;包装;贮存;搬运薄的或细丝状材料
更新日期:2024-07-25
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

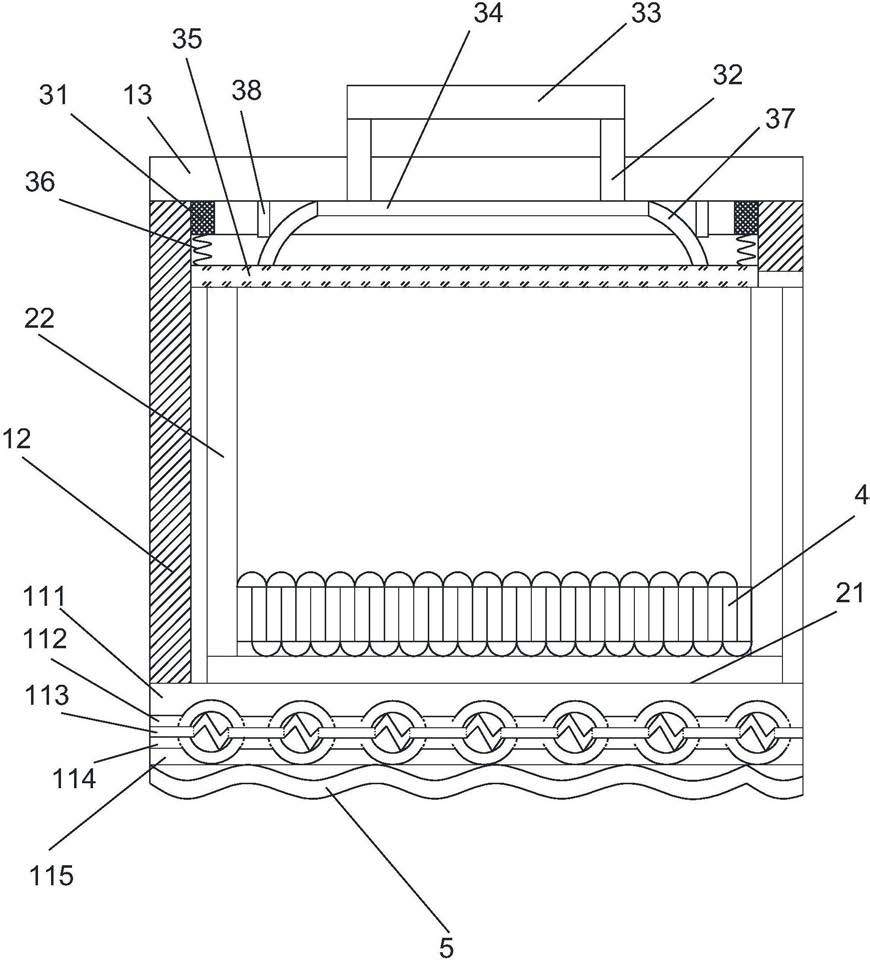

1.一种不易损坏的纸箱,其特征在于:包括外层纸箱、内层纸箱和移动辅助机构;

外层纸箱包括外箱底板、多个外箱侧板(12)和外箱顶板(13),外箱侧板(12)依次连接,外箱侧板(12)下端均与外箱底板连接,至少一个外箱侧板(12)下部设有供内层纸箱穿过的纸箱进出口,外箱侧板(12)上端均与外箱顶板(13)连接,外箱底板、外箱侧板(12)和外箱顶板(13)围绕形成供内层纸箱放入的储物槽;

内层纸箱包括内箱底板(21)和多个内箱侧板(22),内箱侧板(22)依次连接,内箱侧板(22)下端均与内箱底板(21)连接;内层纸箱放置于储物槽内;

移动辅助机构包括加固框(31)、多个连接柱(32)、抓握把(33)和承压板(34),加固框(31)安装在外箱顶板(13)下部,外箱侧板(12)内壁均与加固框(31)相抵靠,外箱顶板(13)上设有多个供连接柱(32)上下移动的移动通孔,连接柱(32)与移动通孔一一对应,连接柱(32)通过移动通孔安装在外箱顶板(13)上,连接柱(32)上端均与抓握把(33)连接,连接柱(32)下端均与承压板(34)连接;

移动辅助机构还包括压紧板(35)、复位件(36)、弹性板(37)和抵靠块(38),压紧板(35)通过复位件(36)与加固框(31)连接,压紧板(35)位于承压板(34)下方,弹性板(37)安装在承压板(34)上,抵靠块(38)安装在外箱顶板(13)下部,连接柱(32)移动可使弹性板(37)与抵靠块(38)相抵靠。

2.根据权利要求1所述的不易损坏的纸箱,其特征在于:复位件(36)为螺旋弹簧。

3.根据权利要求1所述的不易损坏的纸箱,其特征在于:还包括辅助隔层纸板(4),辅助隔层纸板(4)置于内层纸箱内,隔层纸板包括多个隔层块,任意两个相邻的隔层块之间活动连接。

4.根据权利要求1所述的不易损坏的纸箱,其特征在于:还包括波浪板(5),波浪板(5)安装在外箱底板下部。

5.根据权利要求1所述的不易损坏的纸箱,其特征在于:外箱底板包括第一隔板层(111)、第二隔板层(112)、第三隔板层(113)、第四隔板层(114)和第五隔板层(115),第一隔板层(111)、第二隔板层(112)、第三隔板层(113)、第四隔板层(114)和第五隔板层(115)由上至下一侧设置,第二隔板层(112)上具第一减震段,第一减震段截面为弧形,并向上凸起,第四隔板层(114)上具第二减震段,第二减震段与第一减震段一一对应,第二减震段截面为弧形,并向下凸起。

6.根据权利要求5所述的不易损坏的纸箱,其特征在于:第三隔板层(113)具有多个支撑段,支撑段与第一减震段一一对应,支撑段位于第一减震段与第二减震段之间,支撑段具有Z形截面。
