专利号: 2017107142740
申请人: 重庆路格科技有限公司
专利类型:发明专利
专利状态:已下证
专利领域: 发电、变电或配电
更新日期:2023-11-05
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

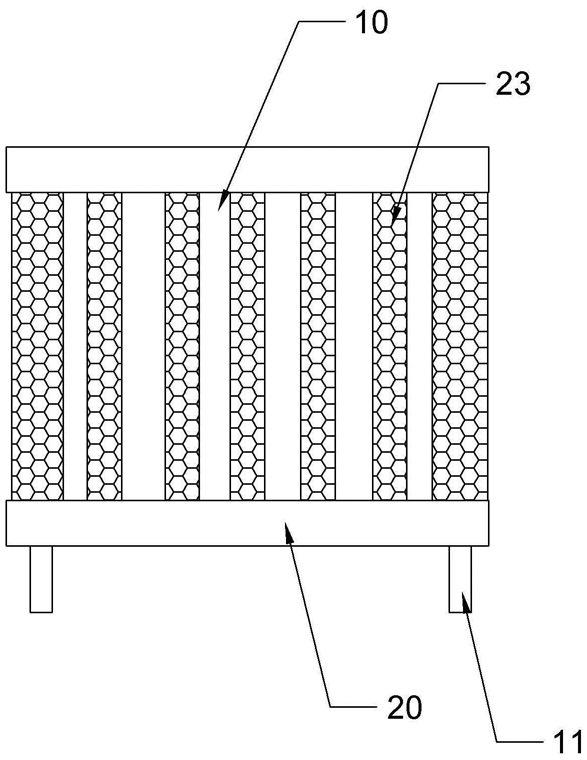

1.开关电源的高效散热方法,其特征在于,依靠如下开关电源实现,该开关电源包括主电路、控制电路、检测电路、辅助电源以及外壳;主电路、控制电路、检测电路和辅助电源均封装在外壳内;外壳密封,外壳内填充有甘油,外壳的底部设有支脚,外壳的顶部和底部上分别设有储油槽,储油槽均与外壳固定连接,储油槽的底部均设有若干通孔,通孔上均设有透气管,透气管与通孔密封连接;两个储油槽之间设有若干海绵条,海绵条与通孔间隔设置,海绵条的两端分别与两个储油槽固定连接,储油槽内注有甘油与水的混合液体;海绵条的外侧设有外覆层,外覆层将所有海绵条包裹住,外覆层与外壳之间设有支撑体;

包括如下内容:

S1热传导步骤:主电路、控制电路、检测电路以及辅助电源在外壳内产生的热量通过在外壳内填充的甘油传递到外壳上;

S2蒸发步骤:在海绵条毛细作用下,储油槽内的甘油与水的混合液体会附着在海绵条上,外壳受热后将热量传递到海绵条上,海绵条的温度升高,海绵条上的水分蒸发,带走热量;混合液体中甘油浓度为8-40%;

S3对流步骤:海绵条之间与外敷层之间,海绵条之间的空气温度升高,体积膨胀形成热空气,热空气从外壳顶部的通孔流出,海绵条之间的压强降低,冷空气从外壳底部的通孔进入到海绵条之间的,空气的流动对海绵条进行散热;

S4水分补充步骤:在主电路、控制电路、检测电路以及辅助电源不发热的情况下,甘油吸收空气中的水分。

2.根据权利要求1所述的开关电源的高效散热方法,其特征在于,在S1热传导步骤中,外壳的材质为铝合金,外壳的厚度为0.2-2mm。

3.根据权利要求1所述的开关电源的高效散热方法,其特征在于,在S3中,海绵条外侧的外覆层的材质为铝合金,外覆层的厚度为0.2-2mm。

4.根据权利要求1所述的开关电源的高效散热方法,其特征在于,在S1中,外壳的高度为8-15cm。

5.根据权利要求1-4任一项所述的开关电源的高效散热方法,其特征在于,在S3中,外壳的底部设有支脚,支脚的高度为1-5cm。

6.根据权利要求1-4任一项所述的开关电源的高效散热方法,其特征在于,还包括S5,通过通孔向海绵条或者储油槽添加清水。
