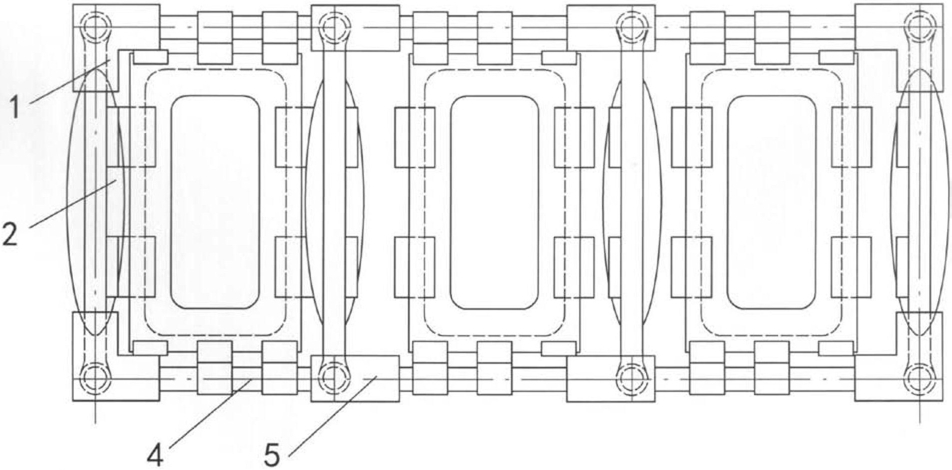

1.系列化的弹簧杆套卡气囊粘扣组合式间距可调刀卡，其特征是：组合式间距可调刀卡由三杆垂直套卡(1)、气囊袋(2)、二杆异面垂直套卡(3)、弹簧杆(4)、二杆垂直套卡(5)、伸缩杆(6)这些零部件组成，弹簧杆(4)的外径、伸缩杆(6)两端的外径相同，三杆垂直套卡(1)、二杆异面垂直套卡(3)、二杆垂直套卡(5)上的相应孔径与弹簧杆(4)的外径、伸缩杆(6)两端的外径相互间隙配合，弹簧杆(4)、伸缩杆(6)的两端分别插入三杆垂直套卡(1)、二杆异面垂直套卡(3)、二杆垂直套卡(5)上的各孔内，直径上具有互换性；所述组合式间距可调刀卡有三种分隔形式，分别是井字框架式分隔、缠绕中间竖杆式分隔、粘扣直接联结式分隔：井字框架式分隔特征是：内部横向的弹簧杆(4)套进并固定在二杆异面垂直套卡(3)上、这二个二杆异面垂直套卡(3)固定在左右侧纵向的弹簧杆(4)，内部纵向的弹簧杆(4)套进并固定在二杆垂直套卡(5)上、这二个二杆垂直套卡(5)固定在前后侧横向的弹簧杆(4)，中间部分、竖向上没有弹簧杆(4)，形成了上下平面的网格内框架；同时，四根横向的弹簧杆(4)、四根纵向的弹簧杆(4)、四根竖向的弹簧杆(4)两端分别插入八个角上的三杆垂直套卡(1)，然后被固定，形成了牢固的边框架；横向的气囊袋(2)的气囊套袋(2a)上在上下部位的多个孔带(2d)分别套进上下的、横向的弹簧杆(4)上，纵向的气囊袋(2)的气囊套袋(2a)上在上下部位的多个孔带(2d)分别套进上下的、纵向的弹簧杆(4)上，这些纵、横向的气囊袋(2)形成了网格状内外分隔的缓冲格板；所有的三杆垂直套卡(1)、二杆异面垂直套卡(3)、二杆垂直套卡(5)形成框架外侧的六个平面，便于在外侧贴紧和支撑缓冲瓦楞板；

缠绕中间竖杆式分隔特征是：内部纵向的弹簧杆(4)套进并固定在二杆垂直套卡(5)上、这二个二杆垂直套卡(5)固定在前后侧横向的弹簧杆(4)，左右侧的纵向的弹簧杆(4)套进并固定有二杆垂直套卡(5)，内部的纵向的弹簧杆(4)套进并固定有三杆垂直套卡(1)，纵向中间部分、竖向上均套有弹簧杆(4)，伸缩杆(6)在中间局部套进并固定在三杆垂直套卡(1)上，形成了中间局部立体网格的内框架；同时，四根横向的弹簧杆(4)、四根纵向的弹簧杆(4)、四根竖向的弹簧杆(4)两端分别插入八个角上的三杆垂直套卡(1)，然后被固定，形成了牢固的边框架；横向的气囊袋(2)的气囊套袋(2a)上在上下部位的多个孔带(2d)分别套进上下的、横向的弹簧杆(4)和伸缩杆(6)上，纵向的气囊袋(2)的气囊套袋(2a)上在上下部位的多个孔带(2d)分别套进上下的、纵向的弹簧杆(4)上，而纵向中间的横排上孔带(2d)未套进伸缩杆(6)的气囊袋(2)的气囊套袋(2a)上刺毛带(2c)和圆毛带(2e)分别绕过竖向的弹簧杆(4)、与纵向上气囊袋(2)的气囊套袋(2a)上圆毛带(2e)和刺毛带(2c)相互紧紧粘扣在一起，这些纵、横向的气囊袋(2)形成了网格状内外分隔的缓冲格板；所有的三杆垂直套卡(1)、二杆异面垂直套卡(3)、二杆垂直套卡(5)形成框架外侧的六个平面，便于在外侧贴紧和支撑缓冲瓦楞板；

粘扣直接联结式分隔特征是：内部纵向的弹簧杆(4)套进并固定在二杆垂直套卡(5)上、这二个二杆垂直套卡(5)固定在前后侧横向的弹簧杆(4)，形成了纵向长条状平面内框架；同时，四根横向的弹簧杆(4)、四根纵向的弹簧杆(4)、四根竖向的弹簧杆(4)两端分别插入八个角上的三杆垂直套卡(1)，然后被固定，形成了牢固的边框架；外侧横向的气囊袋(2)的气囊套袋(2a)上在上下部位的多个孔带(2d)分别套进上下的、横向的弹簧杆(4)上，纵向的气囊袋(2)的气囊套袋(2a)上在上下部位的多个孔带(2d)分别套进上下的、纵向的弹簧杆(4)上，纵向中间的横排均未套杆的气囊袋(2)的气囊套袋(2a)上刺毛带(2c)和圆毛带(2e)分别直接与纵向上气囊袋(2)的气囊套袋(2a)上圆毛带(2e)和刺毛带(2c)相互紧紧粘扣在一起，这些纵、横向的气囊袋(2)形成了网格状内外分隔的缓冲格板；所有的三杆垂直套卡(1)、二杆异面垂直套卡(3)、二杆垂直套卡(5)形成框架外侧的六个平面，便于在外侧贴紧和支撑缓冲瓦楞板。

2.根据权利要求1所述的组合式间距可调刀卡，其特征是：粘扣是服装、鞋帽上常用的一种连接辅料，由刺毛带(2c)和圆毛带(2e)粘合在一起；气囊(2b)被套入气囊套袋(2a)内，两条粘扣的刺毛带(2c)被粘缝在气囊套袋(2a)一侧，两条粘扣的圆毛带(2e)被粘缝在气囊套袋(2a)另一侧，穿套在弹簧杆(4)、伸缩杆(6)上的多个孔带(2d)分别被粘缝在气囊套袋(2a)的上下边；气囊(2b)带有篮球的自闭式充气口，可以充气后密封，采用篮球用圆头针充放气；气囊既可以单独充气使用，也可以通过圆头针连接进气管、多个气囊同时充气，对内包装货品实现裹包状态固定，然后再拔出圆头针和进气管。

3.根据权利要求1所述的组合式间距可调刀卡，其特征是：三杆垂直套卡(1)的作用是靠钢球(1c)将三个相互垂直的弹簧杆(4)、伸缩杆(6)固定，是钢球(1c)在内圆锥面作用下形成的径向增力结构，这样弹簧(1e)作用力小而刚性固定夹紧牢靠；推套(1a)是套筒类结构，下面翻边是为了方便手指压拨，上面翻窄边是为了推压钢球(1c)，翻窄边处开有多个轴向槽是为了翻窄边进入耐磨套(1b)，耐磨套(1b)外端面开径向直槽，用于将耐磨套(1b)旋紧在圆柱壳(1g)上，纵截面为L形的、环形的保持架(1d)将钢球(1c)均布分隔、并保证钢球(1c)不能进入穿弹簧杆(4)、伸缩杆(6)的孔中，弹簧(1e)一端进入圆柱壳(1g)中的圆柱孔内，弹簧(1e)一端顶住保持架(1d)，靠弹簧(1e)的弹性力使多个钢球(1c)通过钢球(1c)部位是圆锥孔作用，压紧弹簧杆(4)、伸缩杆(6)，产生轴向固定；推套(1a)向上压推，使钢球(1c)、保持架(1d)向上压缩弹簧(1e)运动，由于圆柱壳(1g)在钢球(1c)部位是上面直径大圆锥孔，可以轴向插入、抽出、移动弹簧杆(4)、伸缩杆(6)，将钢球(1c)向外顶开；同样原理，外壳(1f)代替圆柱壳(1g)，外壳(1f)上有同面垂直的两组孔，推套(1a)、耐磨套(1b)、钢球(1c)、保持架(1d)、弹簧(1e)分别安装在每组孔内，外壳(1f)的组孔内零件推套(1a)、耐磨套(1b)、钢球(1c)、保持架(1d)、弹簧(1e)的安装结构同于圆柱壳(1g)的组孔的内安装结构；圆柱壳(1g)的外圆柱面有滚花，手动将圆柱壳(1g)旋紧在外壳(1f)上，保证圆柱壳(1g)的轴心线同时垂直于外壳(1f)上两个圆柱内孔、另外两个推套(1a)内孔的轴心线；推套(1a)内孔、圆柱壳(1g)圆柱内孔同轴，另外两个推套(1a)内孔分别与外壳(1f)圆柱内孔同轴，保证弹簧杆(4)、伸缩杆(6)穿过推套(1a)内孔，进入圆柱壳(1g)相同直径圆柱内孔、外壳(1f)相同直径圆柱内孔；推套(1a)内孔孔径、圆柱壳(1g)相同直径圆柱内孔孔径、外壳(1f)相同直径圆柱内孔孔径与弹簧杆(4)外径、伸缩杆(6)两端外径间隙配合。

4.根据权利要求1所述的组合式间距可调刀卡，其特征是：二杆异面垂直套卡(3)的作用是靠弹性卡爪(3c)将二个轴心线异面垂直的弹簧杆(4)、伸缩杆(6)固定；长推套(3a)一端翻边，便于手动压推，长推套(3a)的中间向直径外方向有小凸起点，这样长推套(3a)从耐磨套(1b)孔中挤压穿过后不能轴向脱离，耐磨套(1b)直接旋紧在异面垂直座(3d)上；弹性卡爪(3c)的结构为圆筒状、一端直径收缩、且轴向开有多个槽，耐磨套(1b)和异面垂直座(3d)内孔限制弹性卡爪(3c)轴向移动；轴向压推长推套(3a)使弹性卡爪(3c)的卡爪径向张开，可以轴向插入、抽出、移动弹簧杆(4)、伸缩杆(6)，松开长推套(3a)，靠弹性卡爪(3c)的弹性力夹紧弹簧杆(4)、伸缩杆(6)；长推套(3a)的内孔孔径、异面垂直座(3d)的内孔孔径与弹簧杆(4)、伸缩杆(6)外径间隙配合。

5.根据权利要求1所述的组合式间距可调刀卡，其特征是：二杆垂直套卡(5)作用是靠弹性卡爪(3c)将二个轴心线同面垂直的弹簧杆(4)、伸缩杆(6)固定；二杆垂直套卡(5)除了同面垂直座(5d)与二杆异面垂直套卡(3)的异面垂直座(3d)不同之外，其装配结构和使用功能完全相同。
