1.染料敏化太阳电池氧化铜纳米棒阵列对电极的制备方法，其特征在于包括以下步骤：

（1）氧化铜致密籽晶层前驱液的制备：配置0.5-5mmol/L的醋酸铜乙醇溶液，在室温下搅拌直至得到蓝色澄清的氧化铜致密籽晶层前驱液;（2）在导电基底的导电层上制备一层氧化铜致密籽晶层薄膜：将步骤（1）中所得的氧化铜致密籽晶层前驱液以 1500-3000 rpm/min转速旋涂于洁净的导电基底的导电层上，然后将经处理的导电基底置于加热装置上 50-120 ℃退火 30-120 秒，上述旋涂和退火过程重复2-6次，之后将经处理的导电基底放入马弗炉中于 200-350 ℃下煅烧 30-90分钟得到覆盖在导电基底的导电层上的氧化铜致密籽晶层薄膜；

（3）通过水热法在涂有氧化铜致密籽晶层薄膜的导电基底的氧化铜致密籽晶层薄膜上生长一层氧化铜纳米棒阵列：将经过步骤（2）处理的导电基底置于铜盐和碱源摩尔比为1:1组成的水溶液中，密封后利用加热装置于80-100 ℃反应 3-4小时，得到氧化铜纳米棒阵列。

2.根据权利要求1所述的染料敏化太阳电池氧化铜纳米棒阵列对电极的制备方法，其特征在于：所述的铜盐选自硝酸铜、硫酸铜、氯化铜、氯化亚铜或溴化铜中的一种。

3.根据权利要求1所述的染料敏化太阳电池氧化铜纳米棒阵列对电极的制备方法，其特征在于：所述的铜盐和碱源的摩尔浓度都是 0.10-0.35 mol/L。

4.根据权利要求1所述的染料敏化太阳电池氧化铜纳米棒阵列对电极的制备方法，其特征在于：所述的碱源选自六亚甲基四胺或氨水中的一种。

5.根据权利要求1所述的染料敏化太阳电池氧化铜纳米棒阵列对电极的制备方法，其特征在于：所述步骤（2）的加热装置采用恒温加热台、马弗炉或恒温干燥箱中的一种；所述步骤（3）的加热装置采用烘箱、水浴加热锅或恒温干燥箱中的一种。

6.根据权利要求1所述的染料敏化太阳电池氧化铜纳米棒阵列对电极的制备方法，其特征在于包括以下步骤：（1）氧化铜致密籽晶层前驱液的制备：配置1mmol/L的醋酸铜乙醇溶液，在室温下搅拌直至得到蓝色澄清的氧化铜致密籽晶层前驱液;（2）在导电基底的导电层上制备一层氧化铜致密籽晶层薄膜：将步骤（1）中所得的氧化铜致密籽晶层前驱液以2000 rpm/min转速旋涂于洁净的导电基底的导电层上，然后将经处理的导电基底置于加热装置上 100 ℃退火 60 秒，上述旋涂和退火过程重复4次，之后将经处理的导电基底放入马弗炉中于 250℃下煅烧 60分钟得到覆盖在导电基底的导电层上的氧化铜致密籽晶层薄膜；

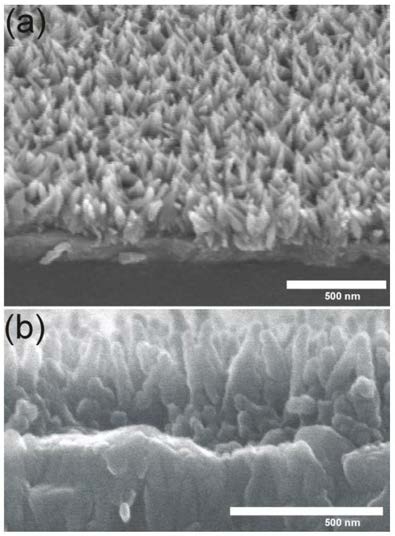

（3）通过水热法在涂有氧化铜致密籽晶层薄膜的导电基底的氧化铜致密籽晶层薄膜上生长一层氧化铜纳米棒阵列：将经过步骤（2）处理的导电基底置于铜盐和碱源摩尔比为1:1组成的水溶液中，密封后利用加热装置于90℃反应3-4小时，得到氧化铜纳米棒整列。

7.根据权利要求1所述的染料敏化太阳电池氧化铜纳米棒阵列对电极的制备方法，其特征在于：所述的铜盐和碱源的摩尔浓度都是 0.25 mol/L。
