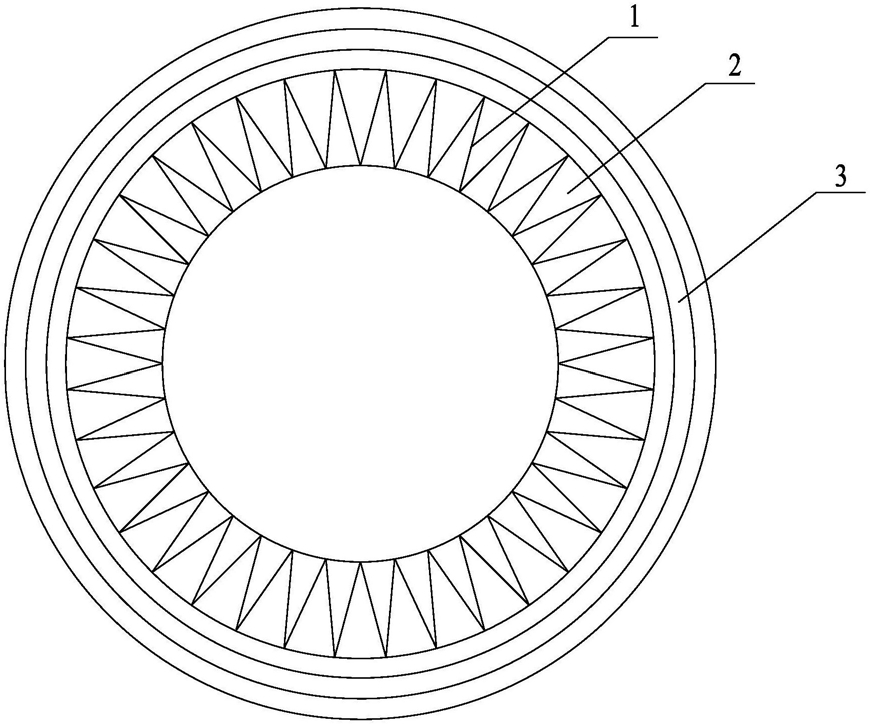

1.一种具有前置处理及高容污功能的折叠滤芯，包括滤芯体，其特征是：所述滤芯体由折叠滤芯（1）的折褶间填充第一熔喷层（2）形成，在滤芯体的外表面设有多层第二熔喷层（3）。

2.如权利要求1所述的具有前置处理及高容污功能的折叠滤芯，其特征是：所述第一熔喷层（2）的孔径0.5～2μm。

3.如权利要求1所述的具有前置处理及高容污功能的折叠滤芯，其特征是：所述第二熔喷层（3）沿滤芯体径向具有孔径梯度，最内层的第二熔喷层（3）的孔径为0.5～2μm，最外层的第二熔喷层（3）的孔径为2～10μm。

4.如权利要求1所述的具有前置处理及高容污功能的折叠滤芯，其特征是：所述第二熔喷层（3）的厚度为2～200mm。

5.如权利要求1所述的具有前置处理及高容污功能的折叠滤芯，其特征是：所述折叠滤芯（1）是由PES、PS、PVDF、PVC、PAN中的一种或多种通过折叠加工形成。

6.如权利要求1所述具有前置处理及高容污功能的折叠滤芯的制备方法，其特征是，包括以下步骤：（a）将折叠滤芯（1）装置于芯管上，折叠滤芯（1）随芯管以50～80m/min的轴向速度往复运动，同时以1.5～3m/min的径向速度转动，将聚合物通过挤出机熔喷装置形成直径为2～

10μm的聚合物纤维，喷射于折叠滤芯（1）表面，熔喷至折叠滤芯（1）的折褶间填满第一喷熔层（2）形成滤芯体；

（b）滤芯体随芯管以15～35m/min的轴向速度往复运动，同时以20～30m/min的径向速度转动，将聚合物通过挤出机熔喷装置形成直径为0.5～10μm的聚合物纤维喷射在滤芯体外表面形成第二熔喷层（3）；在第二熔喷层（3）表面再次熔喷第二熔喷层（3）。

7.如权利要求6所述的具有前置处理及高容污功能的折叠滤芯的制备方法，其特征是：所述聚合物是PP、PE、PBT、尼龙、PPS、PLA、PVOH、PVA、PET中的一种或多种。
