1.一种一维WO3纳米线的制备方法，其特征在于：包括以下步骤：(1)制备钨钼酸前驱体

在钨粉和钼粉的混合物中加入水，待钨粉和钼粉在水中分散均匀后加入H2O2，反应结束后密封静置得到钨钼酸前驱体溶液；

所述钼粉的质量为钨粉质量的5～15％；

所述H2O2与钨粉的摩尔比为5～66.4:1；

(2)水热反应

将碱溶液缓慢滴加入上述的钨钼酸前驱体溶液中，搅拌均匀后补加水，之后将得到的混合液移入水热反应容器中，120～220℃下水热反应2～24h，然后自然冷却至室温，得WO3混合液；

加入的碱溶液中的OH-与钨粉的摩尔比为0.05～2.0；

(3)后处理

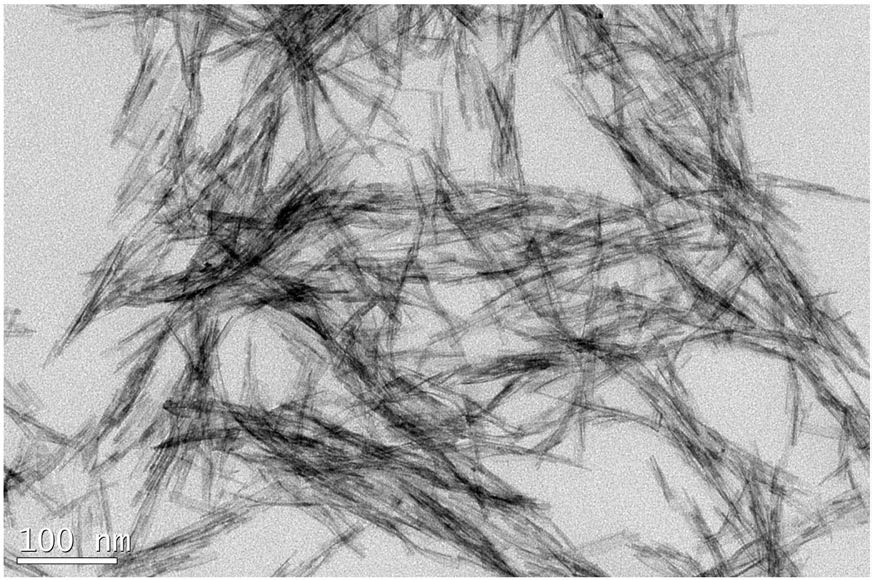

将步骤(2)得到WO3混合液用水和无水乙醇离心洗涤数次，得到的固体干燥12～24h，得到一维WO3纳米线。

2.根据权利要求1所述的一维WO3纳米线的制备方法，其特征在于：所述步骤(1)中，H2O2与用于分散的水的体积比为0.5～10。

3.根据权利要求1所述的一维WO3纳米线的制备方法，其特征在于：所述步骤(2)中碱溶液中OH-的摩尔浓度为1.0～3mol/L。

4.根据权利要求1所述的一维WO3纳米线的制备方法，其特征在于：所述步骤(3)中，离心洗涤后，得到的固体在55～70℃下干燥。

5.根据权利要求1所述的一维WO3纳米线的制备方法，其特征在于：所述步骤(2)中，补加的水使得混合液液的总体积为水热反应容器的1/5～1/2。

6.根据权利要求1-5任一所述的一维WO3纳米线的制备方法，其特征在于：所述步骤(1)中钼粉的质量为钨粉质量的8～12％。

7.根据权利要求6所述的一维WO3纳米线的制备方法，其特征在于：所述步骤(1)中钼粉的质量为钨粉质量的10％。

8.根据权利要求1所述的一维WO3纳米线的制备方法，其特征在于：所述步骤(2)中，用于水热反应的容器以聚四氟乙烯为内衬，不锈钢为外套。
