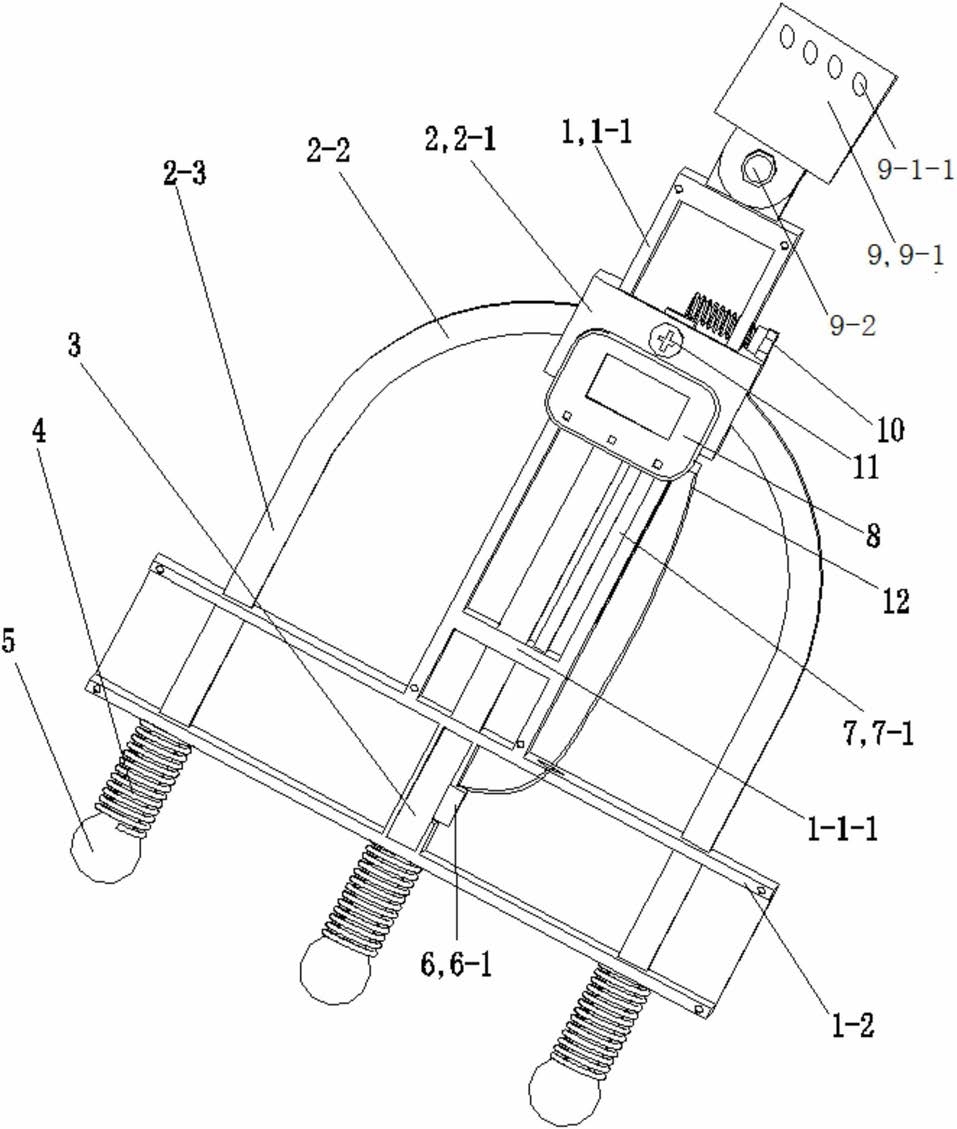

1.一种卷板机卷板内外曲率半径在线智能测量装置，其特征在于：包括尺架（1）、测量臂（2）、主尺杆（3）、弹簧（4）、球形接触头（5）、第一球栅尺位移传感器（6）、第二球栅尺位移传感器（7）、智能显示器（8）、自定位组件（9）、限位螺栓（10）、锁紧螺钉（11）、卷板机机架和待测卷板（13）；

所述的尺架（1）包括竖架（1-1）和横架（1-2）；竖架（1-1）和横架（1-2）均为中空的长方体件；竖架（1-1）和横架（1-2）垂直相接；竖架（1-1）和横架（1-2）均由盒体和前盖板组成；竖架（1-1）内设有横档（1-1-1）；横档（1-1-1）上设有主尺杆通过孔；横架（1-2）的盒体的左右两侧各设有上下向的直臂通过孔；横架（1-2）的盒体的中间设有主尺杆通过孔；

测量臂（2）包括滑块（2-1）、曲臂（2-2）和直臂（2-3）；曲臂（2-2）和直臂（2-3）一体连接，曲臂（2-2）的上端与滑块（2-1）固定连接；曲臂（2-2）和直臂（2-3）各设有2个，该2个曲臂（2-

2）和直臂（2-3）分设在滑块（2-1）的左右两侧；从而使得测量臂（2）整体呈左右对称的倒U型结构；滑块（2-1）套接在竖架（1-1）上且可依托竖架（1-1）上下滑动，左右2个直臂（2-3）中下部分别穿过横架（1-2）的直臂通过孔后向下伸出；

主尺杆（3）为长方体杆状件；主尺杆（3）的中下部由上到下依次穿过竖架（1-1）的横档（1-1-1）的主尺杆通过孔和横架（1-2）的盒体的主尺杆通过孔后向下伸出；

弹簧（4）设有3个，该3个弹簧（4）在主尺杆（3）和左右2个直臂（2-3）的下部分别各套装1个；

球形接触头（5）设有3个，该3个球形接触头（5）在主尺杆（3）和左右2个直臂（2-3）的下端分别各固定安装1个；

第一球栅尺位移传感器（6）包括尺身和读数头（6-1）；第一球栅尺位移传感器（6）的尺身即为主尺杆（3），其读数头（6-1）固定安装在横架（1-2）的盒体内；

第二球栅尺位移传感器（7）包括尺身（7-1）和读数头；第二球栅尺位移传感器（7）的尺身（7-1）固定安装在竖架（1-1）的横档（1-1-1）上且位于横档（1-1-1）的上方；第二球栅尺位移传感器（7）的读数头固定安装在滑块（2-1）上；

智能显示器（8）包括壳体和设置在壳体上的显示屏和数据输入端口以及设置在壳体内的电池、A/D转换器和单片机；智能显示器（8）固定安装在滑块（2-1）上且位于滑块（2-1）的前方；第一球栅尺位移传感器（6）的读数头（6-1）和第二球栅尺位移传感器（7）的读数头均与智能显示器（8）信号电连接；

自定位组件（9）包括定位块（9-1）和铰链（9-2）；定位块（9-1）上设有连接用的螺孔（9-

1-1）；定位块（9-1）由铰链（9-2）铰接安装在竖架（1-1）的上端；

所述的竖架（1-1）的右侧上部设有限位螺栓孔；滑块（2-1）的中间处设有锁紧螺钉孔；

主尺杆（3）的上部设有螺钉孔；非工作状态时，锁紧螺钉（11）与滑块（2-1）的锁紧螺钉孔以及主尺杆（3）的螺钉孔配合将滑块（2-1）和主尺杆（3）紧固在尺架（1）上；限位螺栓（10）设置在竖架（1-1）的限位螺栓孔内，用于对滑块（2-1）和主尺杆（3）进行限位；

所述的滑块（2-1）的上下滑动带动左右2个直臂（2-3）依托尺架（1）的横架（1-2）做上下伸缩运动且伸缩量的大小等于滑块（2-1）的位移量并使得左右两侧的球形接触头（5）的下端始终处于同一平面上；

使用时，所述的自定位组件（9）由其定位块（9-1）上的螺孔（9-1-1）通过螺栓固定安装在卷板机机架上并可在外力的作用下左右自由转动，以保证3个球形接触头（5）与待测卷板（13）同时接触。
