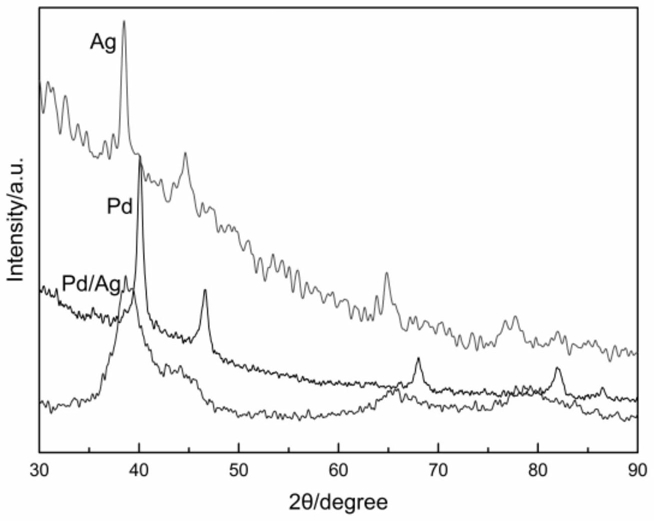

1.一种直接乙醇燃料电池用Pd/Ag纳米合金催化剂的制备方法，其特征在于，按体积比

3～7:1将醇加入水中，搅拌，分别加入聚乙烯吡咯烷酮、金属钯盐前躯体、金属银盐前驱体和柠檬酸钠，于20～25℃下搅拌1.5～2.5 h后，光照条件下反应1.8～12 h，离心，收集沉淀物，洗涤干燥后得到Pd/Ag纳米合金催化剂；其中聚乙烯吡咯烷酮：金属钯盐前躯体：金属银盐前驱体：柠檬酸钠的质量比为8～60:0.5～3.5:0.1～6:0～0.5。

2.根据权利要求1所述的制备方法，其特征在于，所述聚乙烯吡咯烷酮：金属钯盐前驱：金属银盐前驱体：柠檬酸钠的质量比为9.8～58.92:0.7～3:0.2～5.2: 0.1～0.4。

3.根据权利要求1所述的制备方法，其特征在于，醇与水的体积比为5:1。

4.根据权利要求1所述的制备方法，其特征在于，所述醇为乙醇或乙二醇。

5.根据权利要求1所述的制备方法，其特征在于，所述金属钯盐前驱体为硝酸钯；所述金属银盐前驱体为硝酸银。

6.根据权利要求1所述的制备方法，其特征在于，所述光照条件为可见光照射。

7.根据权利要求6所述的制备方法，其特征在于，所述光照的光源为白炽灯或节能灯。

8.根据权利要求1所述的制备方法，其特征在于，所述干燥的条件为35～45℃真空干燥

12～48 h。

9.权利要求1～8任一项所述的制备方法得到的Pd/Ag纳米合金催化剂。

10.权利要求9所述的Pd/Ag纳米合金催化剂在作为直接乙醇燃料电池用催化剂方面的应用。
