1.一种用于制备合金钢中碳化物的腐蚀剂，其特征在于，由包括表面活性剂和以下体积份数的原料制成：盐酸6-12份，硝酸1-5份，葡萄糖酸1-3份，所述表面活性剂与盐酸的质量比为0.5～2:6.9～13.8。

2.根据权利要求1所述的用于制备合金钢中碳化物的腐蚀剂，其特征在于，所述表面活性剂为十二烷基苯磺酸钠、脂肪醇醚硫酸钠、月桂醇硫酸钠、十二氨基苯甲酸钠中的任意一种。

3.一种如权利要求1所述的用于制备合金钢中碳化物的腐蚀剂的制备方法，其特征在于，包括以下步骤：按配方量取各原料，将硝酸、盐酸、葡萄糖酸和表面活性剂依次加入水中，混合均匀即可。

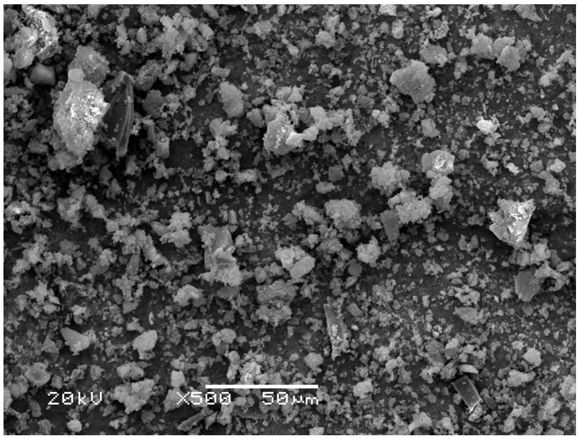

4.一种合金钢中碳化物的制备方法，其特征在于，包括以下步骤：将如权利要求1所述的腐蚀剂升温至50-100℃，然后放入合金钢样品，腐蚀5-10min，之后震荡1～2min，然后静置，沉淀出所述碳化物。

5.根据权利要求4所述的合金钢中碳化物的制备方法，其特征在于，所述合金钢样品为Cr12MoV、4Cr5MoSiV1或W6MoCr4V2Al。

6.根据权利要求4所述的合金钢中碳化物的制备方法，其特征在于，所述震荡1～2min后，继续升温至50-100℃腐蚀5～10min，然后再震荡1～2min。

7.根据权利要求4所述的合金钢中碳化物的制备方法，其特征在于，所述升温采用集热式恒温加热磁力搅拌器升温，所述集热式恒温加热磁力搅拌器的功率为1～10kW。

8.根据权利要求4所述的合金钢中碳化物的制备方法，其特征在于，所述震荡为超声震荡，所述超声震荡的功率为500～5000W。

9.根据权利要求4所述的合金钢中碳化物的制备方法，其特征在于，所述静置时间为

10min以上。

10.根据权利要求4所述的合金钢中碳化物的制备方法，其特征在于，还包括以下步骤：沉淀出碳化物之后加入中性试剂稀释腐蚀剂，之后通过定性滤纸过滤、干燥；所述中性试剂为酒精、丙酮或去离子水。
