专利号: 2017107293774
申请人: 浙江师范大学
专利类型:发明专利
专利状态:已下证
专利领域: 发电、变电或配电
更新日期:2024-04-03
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

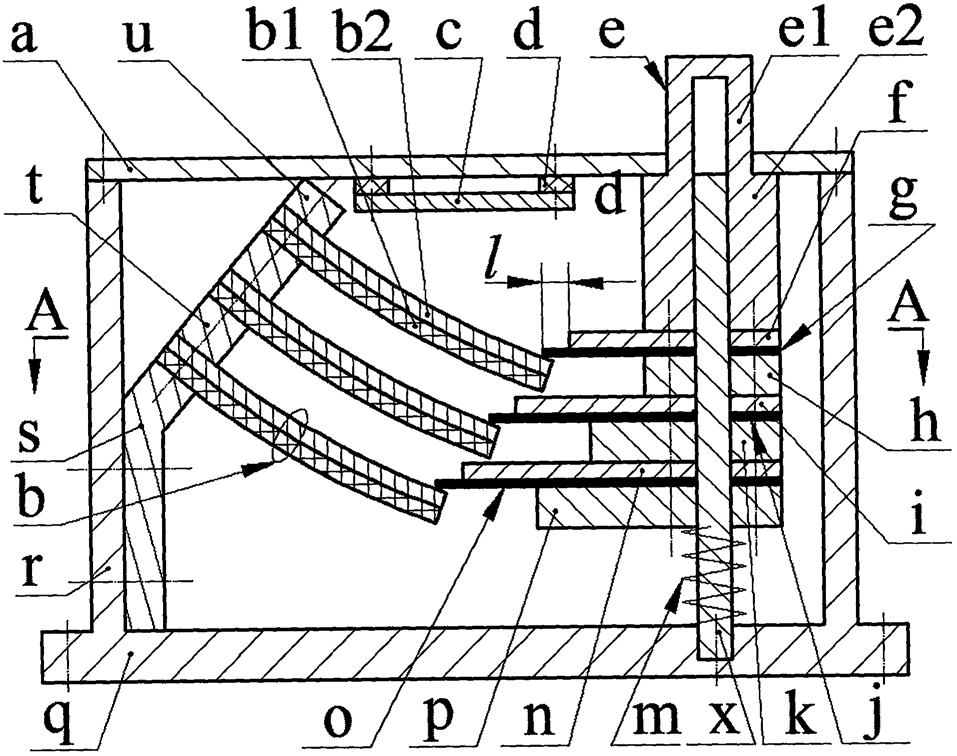

1.一种压电式医院呼叫信号发生器,其特征在于:壳体侧壁端部装有带通孔的上盖,上盖上装有电路板,电路板上设有能量转换电路及信号发射系统;壳体侧壁上装有基座,基座上装有三个压电振子,压电振子一端固定,各压电振子固定端之间由隔板隔开,压电振子是由基板和压电片粘接而成的弧形结构,基板的弯曲半径小于压电片的弯曲半径,压电片朝向基座的一侧;壳体底壁的方形沉槽中装有导向杆,导向杆上自下而上依次压装有复位弹簧、下短刚性块、下柔性拨片、下长刚性块、中短刚性块、中柔性拨片、中长刚性块、上短刚性块、上柔性拨片、上长刚性块及按钮,按钮的小端通过上盖的通孔伸出,按钮的大端上表面顶靠在上盖的下表面上,下短刚性块、下柔性拨片、下长刚性块、中短刚性块、中柔性拨片、中长刚性块、上短刚性块、上柔性拨片、上长刚性块及按钮经螺钉连接在一起;按下按钮时,上、中、下柔性拨片与压电振子的基板及长刚性块边缘接触,上、中、下柔性拨片的弯曲刚度比压电振子的弯曲刚度大,使压电振子产生弯曲变形并在压电振子变形量达到许用值前与压电振子脱开;按钮复位时,上、中、下柔性拨片端部与压电片接触并与长刚性块边缘脱开,上、中、下柔性拨片的弯曲刚度比压电振子的弯曲刚度小,上、中、下柔性拨片的变形量大、易与压电振子脱开,压电振子变形小或无变形、不产生大的拉应力;压电振子产生电能经电路板上的能量转换电路处理后供给信号发射系统,信号发射系统再将控制信号发射出去。
