专利号: 2017107322495
申请人: 德阳市聚阳特种玻璃有限公司
专利类型:发明专利
专利状态:已下证
专利领域: 输送;包装;贮存;搬运薄的或细丝状材料
更新日期:2024-02-23
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

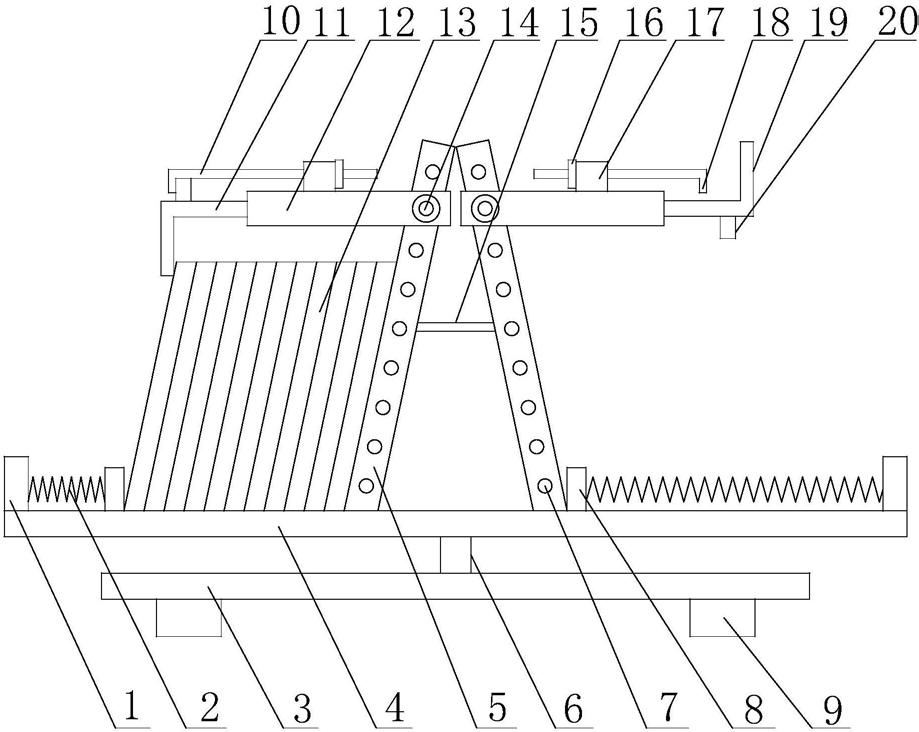

1.一种防止玻璃在运输过程中损坏的搬运方法,其特征在于,包括以下步骤:首先根据待搬运玻璃的尺寸来调节横杆(12)的高度,利用连接元件(14)将横杆(12)固定在挡板(5)上,利用轴承(21)转动支撑板(4),使得挡板(5)倾靠玻璃的面朝向待搬运的玻璃,然后将待搬运的玻璃靠在挡板(5)上,利用活动块(8),将玻璃固定在支撑板(4)上,当支撑板(4)上放置满玻璃时,移动第一活动杆(10),第一活动杆(10)上的第一钩爪(18)带动限位块(20)移动,迫使第二活动杆(11)带动第二钩爪(19)移动,第二钩爪(19)卡住玻璃的上端,调节固定元件(16),将第二钩爪(19)固定,完成对玻璃的固定,利用叉车对玻璃进行搬运;还包括底座(3)以及设置在底座(3)底部的两个铲口(9),所述底座(3)的顶部设有支撑轴(6),支撑轴(6)与支撑板(4)连接,挡板(5)分别位于支撑板(4)的轴线两侧,挡板(5)的侧面上连接着横杆(12),第二活动杆(11)位于横杆(12)内,第二活动杆(11)还与第二钩爪(19)连接。

2.根据权利要求1所述的一种防止玻璃在运输过程中损坏的搬运方法,其特征在于,所述横杆(12)的顶部还设有固定块(17),第一活动杆(10)穿插在固定块(17)内,第一活动杆(10)与第一钩爪(18)连接,第二活动杆(11)与限位块(20)连接。

3.根据权利要求1所述的一种防止玻璃在运输过程中损坏的搬运方法,其特征在于,所述固定元件(16)通过螺纹与第一活动杆(10)连接,并且固定元件(16)位于固定块(17)的内侧。

4.根据权利要求1所述的一种防止玻璃在运输过程中损坏的搬运方法,其特征在于,所述挡板(5)的侧面上均设有若干盲孔(7),连接元件(14)与横杆(12)连接,并且连接元件(14)位于盲孔(7)内,连接元件(14)将横杆(12)固定在挡板(5)上。

5.根据权利要求1所述的一种防止玻璃在运输过程中损坏的搬运方法,其特征在于,所述支撑板(4)的顶部上还设有两个凸块(1),凸块(1)分别位于支撑板(4)的轴线两侧,凸块(1)上均设有弹性元件(2),弹性元件(2)一端与凸块(1)连接,另一端与活动块(8)连接,弹性元件(2)迫使活动块(8)与挡板(5)接触。

6.根据权利要求1所述的一种防止玻璃在运输过程中损坏的搬运方法,其特征在于,所述轴承(21)位于支撑板(4)的中央位置处,轴承(21)套在支撑轴(6)上,轴承(21)能够绕着支撑轴(6)转动,并且支撑板(4)能够跟着轴承(21)一起转动。

7.根据权利要求1所述的一种防止玻璃在运输过程中损坏的搬运方法,其特征在于,所述挡板(5)上还设有加强筋(15),加强筋(15)的两端分别与挡板(5)连接。
