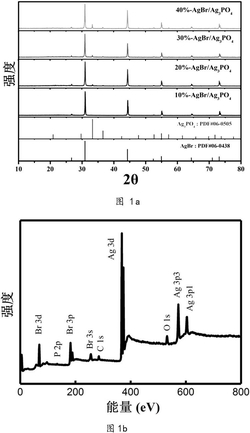

1.一种磷酸银/溴化银异质结纳米颗粒，其特征在于产物为纳米级的颗粒，为异质结结构；AgBr的质量百分含量为10％～40％，余量为Ag3PO4。

2.权利要求1所述的磷酸银/溴化银异质结纳米颗粒，其特征在于AgBr的质量百分含量为20％，余量为Ag3PO4。

3.权利要求1所述的磷酸银/溴化银异质结纳米颗粒的制备方法，其特征在于，包括如下步骤：(1)磷酸银的合成：可溶性银盐、表面活性剂溶于多元混合溶剂形成Ag+溶液，滴加磷酸

3- +

盐溶液反应合成Ag3PO4纳米颗粒,其中PO4 与Ag摩尔比为1:3-1:3.2；

(2)磷酸银/溴化银异质结纳米颗粒的合成：向步骤(1)的反应液中采用滴加的方式引入Br-，其浓度为0.2-1.5mol/L,通过离子交换的方式合成磷酸银/溴化银纳米颗粒，用去离子水、无水乙醇反复清洗产物，干燥后得到反应产物。

4.根据权利要求3所述的磷酸银/溴化银异质结纳米颗粒的制备方法，其特征在于步骤(1)中，所述的可溶性银盐为AgNO3；

磷酸盐为Na2HPO4、(NH4)2HPO4、NaH2PO4或者NH4H2PO4，磷酸盐溶液的浓度为0.5mol/L；

多元混合溶剂为二甲亚砜与水,二甲亚砜与乙醇或二甲亚砜与乙二醇的二元混合溶剂；

表面活性剂为聚乙烯吡咯烷酮、十六烷基三甲基溴化铵、聚乙二醇或者泊洛沙姆；

Br-为可溶性的溴化物。

5.根据权利要求4所述的磷酸银/溴化银异质结纳米颗粒的制备方法，其特征在于步骤(1)中所述二甲亚砜与水,二甲亚砜与乙醇或二甲亚砜与乙二醇的二元混合溶剂中，两种组分的体积比为1:1-1:8。

6.根据权利要求3所述的磷酸银/溴化银异质结纳米颗粒的制备方法，其特征在于步骤(1)中所述表面活性剂的添加量为0.5g/L-5g/L，可溶性银盐浓度为0.5-2mol/L。

7.权利要求1所述的磷酸银/溴化银异质结作为光催化剂的用途。
