专利号: 2017107340883
申请人: 夏欣磊
专利类型:发明专利
专利状态:已下证
专利领域: 小原皮;大原皮;毛皮;皮革
更新日期:2024-02-28
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

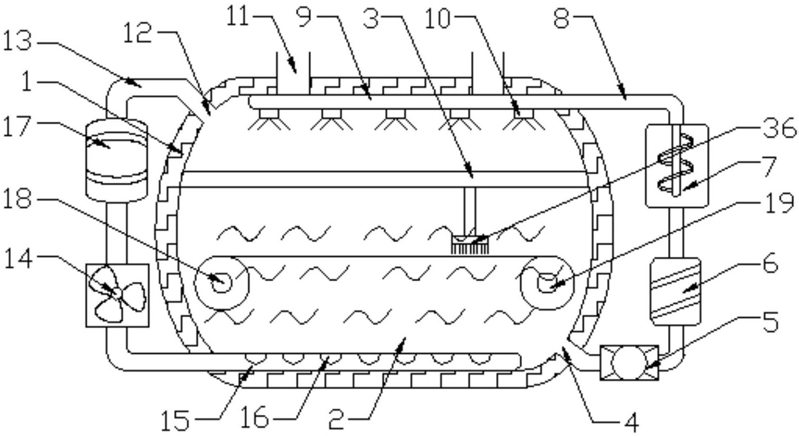

1.一种皮革加工用染色液流动的染色装置,包括染色缸体(1)和染色液槽(2),所述染色液槽(2)设在染色缸体(1)的底部,其特征在于:还包括刷染装置(3)、出液口(4)、循环泵(5)、染色剂添加混合桶(7)、回液管(8)、冲淋管(9)、喷淋头(10)、注液口(11)、皮革收卷辊(18)和皮革放料辊(19),所述染色液槽(2)顶部的染色缸体(1)内安装有刷染装置(3),所述染色液槽(2)一侧的底部设有出液口(4),所述出液口(4)通过管道与循环泵(5)连接,所述循环泵(5)通过回液管(8)与安装在染色缸体(1)顶部的冲淋管(9)连接,所述冲淋管(9)上安装有多个喷淋头(10),所述冲淋管(9)和循环泵(5)之间的回液管(8)上安装有染色剂添加混合桶(7),所述染色缸体(1)的顶部设有注液口(11),所述染色液槽(2)的两端安装有皮革收卷辊(18)和皮革放料辊(19)。

2.根据权利要求1所述的一种皮革加工用染色液流动的染色装置,其特征在于:还包括排气口(12)、进风管(13)、鼓风机(14)、排气管(15)和出风口(16),所述排气口(12)设在染色缸体(1)一侧的顶部,所述排气口(12)通过进风管(13)与鼓风机(14)连接,所述鼓风机(14)通过风管与安装在染色液槽(2)底部的排气管(15)连接,所述排气管(15)上设有多个开口朝上设置的出风口(16)。

3.根据权利要求1所述的一种皮革加工用染色液流动的染色装置,其特征在于:所述循环泵(5)和染色剂添加混合桶(7)之间的回液管(8)上安装有过滤器(6)。

4.根据权利要求2所述的一种皮革加工用染色液流动的染色装置,其特征在于:所述鼓风机(14)和排气口(12)之间的进风管(13)上安装有空气净化器(17)。

5.根据权利要求2所述的一种皮革加工用染色液流动的染色装置,其特征在于:所述回液管(8)和进风管(13)的外侧均安装有保温管。

6.根据权利要求1所述的一种皮革加工用染色液流动的染色装置,其特征在于:所述刷染装置(3)包括横梁(31)、导轨(32)、滑座(33)、安装杆(34)、毛刷套(35)和软毛刷(36),所述横梁(31)的两端固定安装在染色缸体(1)上,所述横梁(31)与染色液槽(2)之间水平安装,所述横梁(31)上安装有导轨(32),所述导轨(32)上滑动安装有滑座(33),所述滑座(33)的底部固定安装有安装杆(34),所述安装杆(34)的底端安装有软毛刷(36)。

7.根据权利要求6所述的一种皮革加工用染色液流动的染色装置,其特征在于:所述软毛刷(36)通过毛刷套(35)与安装杆(34)之间可拆卸安装。

8.根据权利要求1所述的一种皮革加工用染色液流动的染色装置,其特征在于:所述染色剂添加混合桶(7)包括搅拌电机(71)、搅拌转轴(72)、搅拌桨叶(73)、陶瓷加热片(74)和染色剂添加口(75),所述染色剂添加混合桶(7)的顶部安装有搅拌电机(71),所述搅拌电机(71)通过联轴器与安装在染色剂添加混合桶(7)内部的搅拌转轴(72)传动连接,所述搅拌转轴(72)和染色剂添加混合桶(7)之间安装有轴封,所述搅拌转轴(72)上固定安装有多个搅拌桨叶(73),所述染色剂添加混合桶(7)的内壁上安装有多个倾斜安装的陶瓷加热片(74),所述染色剂添加混合桶(7)的内部安装有温度传感器,所述染色剂添加混合桶(7)的顶部设有染色剂添加口(75),所述染色剂添加口(75)的顶部安装有密封盖。
