专利号: 2017107343608
申请人: 南通理工学院
专利类型:发明专利
专利状态:已下证
专利领域: 手动工具;轻便机动工具;手动器械的手柄;车间设备;机械手
更新日期:2024-01-05
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

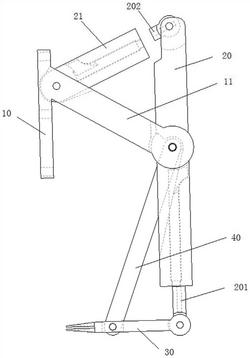

1.一种弦乐器拨弦结构,其特征在于,包括:

支架,包括底座和支撑架,支撑架设置于底座上;

气缸安装架,包括第一气缸安装架和第二气缸安装架,第一气缸安装架转动设置于支撑架的顶部,第一气缸安装架长度方向的一端设有第二气缸连杆,第二气缸安装架设置于支撑架的底部;

拨杆,拨杆的尾部设有第一气缸连杆;

连杆,连杆长度方向的两端分别与第一气缸安装架、拨杆连接;

气缸,包括第一气缸和第二气缸,第一气缸设置于第一气缸安装架上且与第一气缸连杆连接,第一气缸用于驱动拨杆绕拨杆和连杆的连接点旋转,第二气缸设置于第二气缸安装架上且与第二气缸连杆连接,第二气缸用于驱动第一气缸安装架绕第一气缸安装架与支撑架的连接点旋转。

2.根据权利要求1所述的弦乐器拨弦结构,其特征在于,拨杆的头部设有安装槽,安装槽内设有拨块。

3.根据权利要求2所述的弦乐器拨弦结构,其特征在于,安装槽为燕尾形结构,拨块与安装槽相匹配。

4.根据权利要求2所述的弦乐器拨弦结构,其特征在于,安装槽为阶梯结构,拨块与安装槽相匹配。

5.根据权利要求1所述的弦乐器拨弦结构,其特征在于,支撑架与第一气缸安装架的连接点为A点,拨杆与第一气缸连杆的连接点为B点,拨杆与连杆的连接点为C点,拨杆的头部为D点,A点、B点和C点形成一三角形结构。

6.根据权利要求5所述的弦乐器拨弦结构,其特征在于,AB在第一气缸的行程下的长度为87-97mm,AC的长度为87mm,BC的长度为32mm,CD的长度为28mm。

7.根据权利要求6所述的弦乐器拨弦结构,其特征在于,第一气缸安装架与第二气缸连杆的连接点为E点,支撑架与第二气缸安装架的连接点为F点,A点、E点和F点形成一三角形结构。

8.根据权利要求7所述的弦乐器拨弦结构,其特征在于,AE的长度为56mm,AF的长度为

60mm,EF在第二气缸的行程下的长度为60-70mm。

9.根据权利要求1所述的弦乐器拨弦结构,其特征在于,还设有调速组件,调速组件与气缸的节流阀进气口连接,用于控制气缸的气流大小。

10.根据权利要求1所述的弦乐器拨弦结构,其特征在于,第一气缸安装架和第二气缸安装架上设有气缸安装槽,气缸安装槽的侧面为开口结构。
