1.一种镉离子吸附剂，其特征在于：该镉离子吸附剂以海藻酸盐和乙二胺四乙酸盐为原料，通过1-乙基-(3-二甲基氨基丙基)碳二亚胺盐酸盐和N-羟基琥珀酰亚胺活化海藻酸盐和乙二胺四乙酸盐中羧基基团，随后加入乙二胺作为连接剂使两端的氨基与海藻酸盐和乙二胺四乙酸盐发生缩合反应，将两者相连接，最后在碱土金属离子溶液中凝胶化，经干燥得到镉离子吸附剂。

2.根据权利要求1所述的镉离子吸附剂，其特征在于：所述的海藻酸盐为海藻酸钠、海藻酸钾中的一种或几种混合物。

3.根据权利要求1所述的镉离子吸附剂，其特征在于：所述的乙二胺四乙酸盐为乙二胺四乙酸二钠、乙二胺四乙酸二钾中的一种或几种混合物。

4.一种镉离子吸附剂的制备方法，其特征在于：具体步骤如下：

(1)取海藻酸盐和乙二胺四乙酸盐溶于水中，搅拌条件下加入1-(3-二甲氨基丙基)-3-乙基碳二亚胺盐酸盐和N-羟基琥珀酰亚胺活化后，加入乙二胺，得溶液I；

(2)在搅拌条件下，将溶液I滴入碱土金属离子溶液中，得固液混合物；

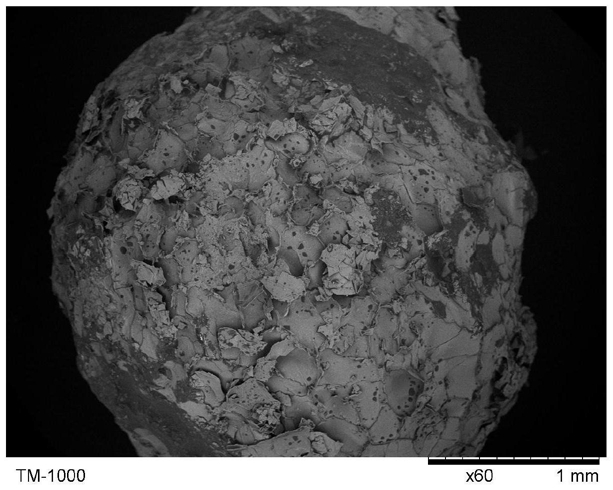

(3)将固液混合物固液分离后的固体洗涤、干燥得镉离子吸附剂。

5.根据权利要求4所述的镉离子吸附剂的制备方法，其特征在于：步骤(1)的具体过程如下：取海藻酸盐和乙二胺四乙酸盐溶于水中，搅拌条件下加入1-(3-二甲氨基丙基)-3-乙基碳二亚胺盐酸盐和N-羟基琥珀酰亚胺活化0.8-1.2h后加入乙二胺，反应温度为1-60℃，反应时间大于2h，得溶液I。

6.根据权利要求5所述的镉离子吸附剂的制备方法，其特征在于：步骤(1)中反应温度为10-28℃，反应时间为4h。

7.根据权利要求4所述的镉离子吸附剂的制备方法，其特征在于：步骤(2)的具体过程如下：在搅拌条件下，将溶液I滴入碱土金属离子溶液中，反应温度为1-60℃，滴完后继续搅拌时间大于5min，得固液混合物。

8.根据权利要求7所述的镉离子吸附剂的制备方法，其特征在于：步骤(2)中反应温度为10-28℃，滴完后继续搅拌时间为30min。

9.根据权利要求4所述的镉离子吸附剂的制备方法，其特征在于：步骤(3)中固液分离采用抽滤、过滤、离心分离、倾析中的一种；洗涤时采用水、有机溶剂中的一种或几种，所述的有机溶剂为乙醇、甲醇、丙酮、甲苯中的一种或几种；干燥方法为真空干燥法、真空冷冻干燥法、CO2超临界干燥法中的一种。
