专利号: 2017107374381
申请人: 西南交通大学
专利类型:发明专利
专利状态:已下证
专利领域: 测量;测试
更新日期:2024-04-03
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

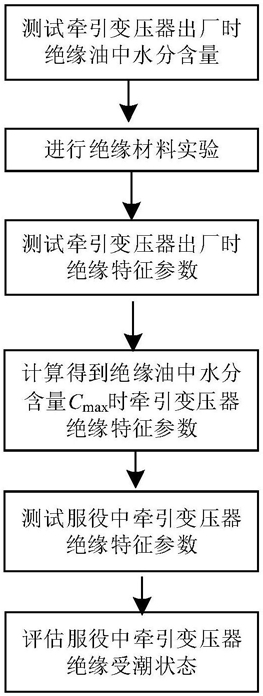

1.一种评估服役中牵引变压器绝缘受潮状态的方法,其特征在于,包括以下步骤:第一步:测试牵引变压器出厂时绝缘油中水分含量测试测试牵引变压器出厂时绝缘油中水分含量,记为C0;

第二步:进行绝缘材料实验

2.1将绝缘纸浸入绝缘油中,测试当绝缘油水分含量为C0时绝缘纸的在频率点1mHz,

2mHz,4mHz和0.01Hz的相对复介电常数虚部,进而提取得到绝缘特征参数X0;

2.2将绝缘纸浸入绝缘油中,测试当绝缘油水分含量为Cmax时绝缘纸的在上述各频率点的相对复介电常数虚部,进而提取得到绝缘特征参数Xmax;

2.3通过式(1)计算绝缘特征参数系数k

第三步:测试牵引变压器出厂时绝缘特征参数

测试测试牵引变压器出厂时(绝缘油水分含量为C0时)绝缘在频率1mHz,2mHz,4mHz和

0.01Hz的相对复介电常数虚部,进而提取得牵引变压器出厂时的绝缘特征参数Y0;

第四步:计算得到绝缘油中水分含量Cmax时牵引变压器绝缘特征参数通过式(2)计算绝缘油中水分含量Cmax时牵引变压器绝缘特征参数YmaxYmax=kY0    (2)

第五步:测试服役中牵引变压器绝缘特征参数

对服役中牵引变压器绝缘进行频域介电响应测试,得到服役中牵引变压器绝缘在上述各频率点的相对复介电常数虚部,进而提取到服役中牵引变压器的绝缘特征参数Y第六步:评估服役中牵引变压器绝缘状态设定评估预警系数a,根据式(3)计算服役中牵引变压器绝缘受潮状态系数H

2.根据权利要求1所述的一种评估服役中牵引变压器绝缘受潮状态的方法,其特征在于提取绝缘特征参数提取方法为:记0.01Hz频率点测试结果记为ε1″,4mHz频率点测试结果记为ε2″,2mHz频率点测试结果记为ε3″,1mHz频率点测试结果记为ε4″,然后将各频率点测试得到的相对复介电常数虚部结果转换至对数坐标系中,然后基于式(4)所示的直线表达式拟合测试结果,进而得到式(4)所示的直线表达式的斜率s与截距b;

y=sx+b    (4)

式(4)中y为logε”,x为logω,ω为测各试频率点的角频率值且等于2πf,则绝缘特征参数可通过式(5)计算得到
