专利号: 2017107388755
申请人: 芜湖腾飞信息科技有限公司
专利类型:发明专利
专利状态:已下证
专利领域: 手动工具;轻便机动工具;手动器械的手柄;车间设备;机械手
更新日期:2024-04-18
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

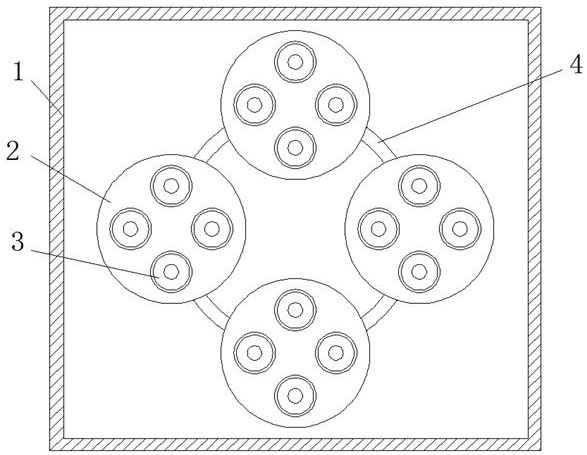

1.一种建筑施工用安全帽收纳箱,其特征在于:包括箱体外壳(1),所述箱体外壳(1)内转动连接有转环(4),所述转环(4)上固定连接有多个真空盘(2),且多个所述真空盘(2)均匀分布在转环(4)上,所述真空盘(2)上固定连接有多个真空密封套管(6),且真空密封套管(6)与真空盘(2)相连通,所述真空密封套管(6)左端内固定连接有隔离板(40),所述隔离板(40)上开设有通孔(41),所述隔离板(40)左侧通过拉簧(38)连接有与通孔(41)对应的密封塞(42),所述真空密封套管(6)内通过转动套(11)转动连接有旋转体(17),所述旋转体(17)左端缠绕连接有劲力弹簧(18),所述劲力弹簧(18)远离旋转体(17)的一端与真空密封套管(6)内壁固定相连,所述真空密封套管(6)右端滑动密封连接有中空吸管(7),所述中空吸管(7)左端固定连接有推杆(39),所述推杆(39)远离中空吸管(7)的一端与密封塞(42)相抵,所述旋转体(17)右端开设有扇形限位开口(16),所述中空吸管(7)左端固定连接有与扇形限位开口(16)对应的扇形推板(12),所述扇形推板(12)上固定连接有卡块(10),所述扇形限位开口(16)内壁上开设有与卡块(10)对应的卡槽(9),所述中空吸管(7)左端开设有安装口(21),所述安装口(21)内通过弹簧(24)连接有插杆(20),所述旋转体(17)右端开设有与插杆(20)对应的插口(19),所述安装口(21)内壁固定连接有电磁铁(23),所述插杆(20)上固定连接有铁块(22),所述中空吸管(7)右端固定连接有吸盘(3),所述吸盘(3)上吸有安全帽(8),所述箱体外壳(1)上固定连接有控制器(28),所述电磁铁(23)与控制器(28)电性相连。

2.根据权利要求1所述的一种建筑施工用安全帽收纳箱,其特征在于:所述中空吸管(7)与真空密封套管(6)之间连接有滑动密封圈(15)。

3.根据权利要求1所述的一种建筑施工用安全帽收纳箱,其特征在于:所述吸盘(3)内侧壁固定连接有密封软橡胶(14)。

4.根据权利要求1或2所述的一种建筑施工用安全帽收纳箱,其特征在于:所述中空吸管(7)左端连接有气嘴(44),所述气嘴(44)上连接有电磁气阀(13),且电磁气阀(13)与控制器(28)电性相连。

5.根据权利要求1所述的一种建筑施工用安全帽收纳箱,其特征在于:所述箱体外壳(1)上转动连接有转轴(5),所述转轴(5)右端与转环(4)固定相连,所述转轴(5)左端固定连接有从动齿轮(25),所述箱体外壳(1)上固定连接有步进电机(27),所述步进电机(27)驱动端连接有与从动齿轮(25)啮合的主动齿轮(26),且步进电机(27)与控制器(28)电性相连。

6.根据权利要求1所述的一种建筑施工用安全帽收纳箱,其特征在于:所述箱体外壳(1)上滑动连接有滑动板(29),所述滑动板(29)上通过旋转轴(30)转动连接有挡门(31),所述挡门(31)上固定连接有多个支撑板(43),所述支撑板(43)上固定连接有立板(37),所述立板(37)上端开设有滑口(36),所述滑口(36)上固定连接有上夹紧板(32),所述滑口(36)上滑动连接有下夹紧板(33),所述支撑板(43)左端滑动连接有顶杆(35),所述顶杆(35)右端转动连接有连接杆(34),所述连接杆(34)上端与下夹紧板(33)转动相连。
