专利号: 2017107389669
申请人: 桐乡市倍特科技有限公司
专利类型:发明专利
专利状态:已下证
专利领域: 农业;林业;畜牧业;狩猎;诱捕;捕鱼
更新日期:2025-04-02
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

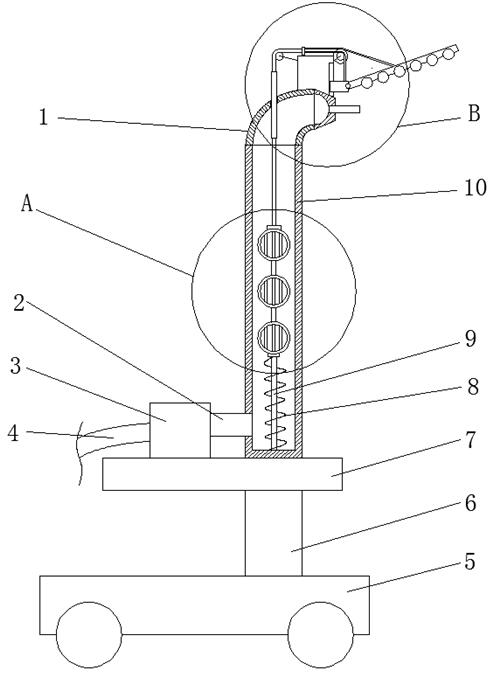

1.一种建筑外墙养护浇水装置,其特征在于:包括移动车(5),所述移动车(5)上端固定连接有电动伸缩杆(6),所述电动伸缩杆(6)远离移动车(5)的一端固定连接有支撑板(7),所述支撑板(7)上固定连接有输水立管(10)和水泵(3),所述水泵(3)进水端连接有进水管(4),所述水泵(3)出水端连接有出水管(2),所述出水管(2)远离水泵(3)的一端与输水立管(10)下端相连,且出水管(2)与输水立管(10)相互连通,所述输水立管(10)上端固定连接有长弯管(1),且长弯管(1)与输水立管(10)相互连通,所述长弯管(1)远离输水立管(10)的一端连接有长出水头(11),且长出水头(11)截面呈梯形结构,所述长出水头(11)远离长弯管(1)的一端连接有多个喷头(12),且多个所述喷头(12)均匀分布在长出水头(11)上,所述输水立管(10)内滑动设有漂浮球(28),所述漂浮球(28)包括泡沫内芯(30)和钠离子交换树脂套(32),所述钠离子交换树脂套(32)固定套接在泡沫内芯(30)上,所述泡沫内芯(30)上开设有多个通孔(31),所述漂浮球(28)下端固定连接有第一连接板(29),所述第一连接板(29)下端固定连接有伸缩杆(9),所述伸缩杆(9)下端与输水立管(10)底壁相连,所述伸缩杆(9)上套有拉簧(8),所述拉簧(8)的两端分别连接在输水立管(10)底壁和第一连接板(29)上,所述漂浮球(28)上端固定连接有第二连接板(26),所述第二连接板(26)上固定连接有主牵引绳(22),所述主牵引绳(22)上端穿过长弯管(1)并向长弯管(1)上侧延伸,所述长弯管(1)上固定连接有引导体(20),所述引导体(20)上连接有第一定滑轮(23),所述主牵引绳(22)延伸端绕过第一定滑轮(23)并通过连接套(21)固定连接有第一牵引绳(14)和第二牵引绳(17),所述引导体(20)右侧滑动连接有滑板(13),所述滑板(13)右侧倾斜转动连接有转动板(16),且转动板(16)位于喷头(12)的右上方,所述转动板(16)下侧内嵌连接有多个负电荷静电棒(15),所述引导体(20)上连接有第二定滑轮(18)和第三定滑轮(19),所述第一牵引绳(14)远离连接套(21)的一端绕过第二定滑轮(18)并固定连接在滑板(13)上侧,所述第二牵引绳(17)远离连接套(21)的一端绕过第三定滑轮(19)并固定连接在转动板(16)上侧。

2.根据权利要求1所述的一种建筑外墙养护浇水装置,其特征在于:所述漂浮球(28)的数量为2-6个,且多个漂浮球(28)之间通过稳固杆(27)相连。

3.根据权利要求1所述的一种建筑外墙养护浇水装置,其特征在于:所述喷头(12)呈方形扁平结构。

4.根据权利要求1所述的一种建筑外墙养护浇水装置,其特征在于:所述主牵引绳(22)上固定套接有保护套杆(25),且保护套杆(25)滑动连接在长弯管(1)上。

5.根据权利要求4所述的一种建筑外墙养护浇水装置,其特征在于:所述保护套杆(25)与长弯管(1)之间连接有密封圈(24)。
