专利号: 2017107391029
申请人: 利辛县宝隆橡塑密封件有限责任公司
专利类型:发明专利
专利状态:已下证
专利领域: 塑料的加工;一般处于塑性状态物质的加工
更新日期:2024-03-11
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

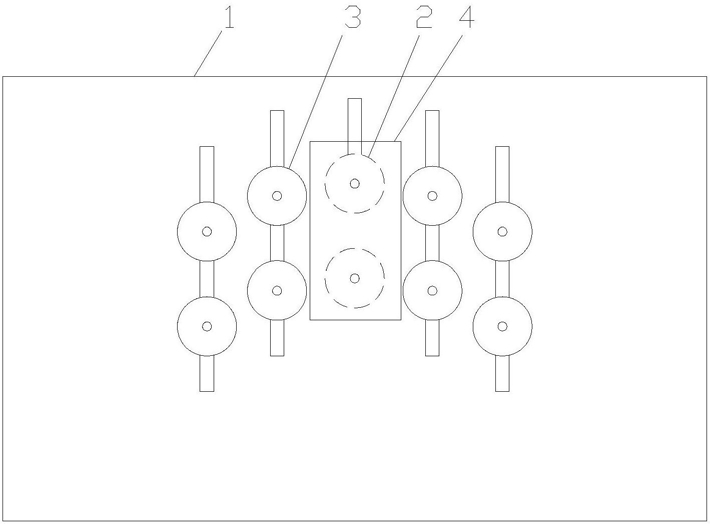

1.一种橡胶件修边机,其特征在于:包括底板,底板上安装有一组主动对辊、一个用于驱动主动对辊旋转的第一电机与多组从动对辊,底板上安装有多个立柱,立柱上设有位置可调节的支架,支架上安装有切边机构;

所述主动对辊包括第一辊子与第二辊子,第一电机的输出轴连接至第一辊子的中心,底板上设有第一导轨,第一导轨内安装有第一滑块,第二辊子的轴安装在第一滑块上,第一滑块与第一导轨的端部之间安装有第一弹簧;

所述切边机构包括压辊、第二电机与磨片,第二电机与磨片之间通过相互啮合的斜齿轮相连接;

所述底板上设有多条第二导轨,第二导轨内安装有一对可移动的第二滑块,第二滑块之间设有第二拉伸弹簧,第二滑块侧面设有卡扣,所述从动对辊安装在第二滑块上。

2.根据权利要求1所述的橡胶件修边机,其特征在于:所述第一弹簧为第一拉伸弹簧或第一压缩弹簧。

3.根据权利要求1所述的橡胶件修边机,其特征在于:所述底板竖直放置。

4.根据权利要求1所述的橡胶件修边机,其特征在于:所述压辊的数量为两个,所述第二电机与磨片均位于两个压辊之间。

5.根据权利要求1所述的橡胶件修边机,其特征在于:所述支架与压辊之间设有气动弹簧,气动弹簧的两端分别连接至压辊的轴与支架。

6.根据权利要求1所述的橡胶件修边机,其特征在于:所述多组从动对辊均位于主动对辊的一侧。

7.根据权利要求1所述的橡胶件修边机,其特征在于:所述多组从动对辊位于主动对辊的两侧。
