专利号: 2017107391419
申请人: 利辛县宝隆橡塑密封件有限责任公司
专利类型:发明专利
专利状态:已下证
专利领域: 塑料的加工;一般处于塑性状态物质的加工
更新日期:2023-12-22
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

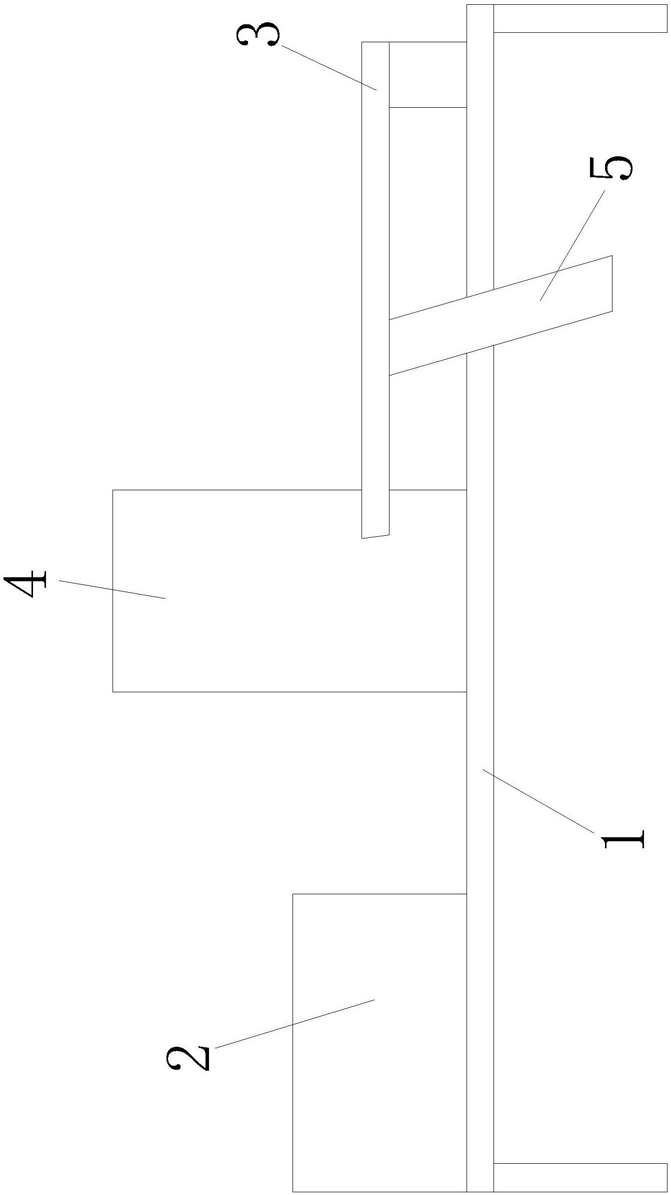

1.一种橡塑密封圈生产线,其特征在于:包括支架,所述支架上安装有定型装置、移动装置、修整装置与卸料装置,定型装置用于密封圈的定型,移动装置用于密封圈的移动,修整装置用于密封圈的切边,卸料装置用于密封圈的卸料转移;所述定型装置包括一号机架,一号机架上安装有一号滑动架,一号滑动架的左、右两部对称设置有两个热压单元,一号机架的上部安装有可沿竖向滑动的上压板,上压板的下部安装有可沿横向滑动的滑动杆,滑动杆的左、右两部安装有一号变向齿条与二号变向齿条,一号机架上安装有一号液压缸,一号液压缸为上压板的移动提供动力,上压板上安装有二号液压缸,二号液压缸为滑动杆的移动提供动力,一号机架上安装有驱动齿轮,一号滑动架上安装有驱动齿条,驱动齿轮与驱动齿条相啮合,一号机架的左、右两部安装有从动齿条,从动齿条为热压单元的工作提供动力;所述热压单元包括上部热压模具、下部热压模具、连接轴、从动架与从动齿轮,连接轴与下部热压模具均安装在一号滑动架上,从动架与从动齿轮均安装在连接轴上,上部热压模具安装在从动架上,从动齿轮与从动齿条相啮合。

2.根据权利要求1所述的橡塑密封圈生产线,其特征在于:所述移动装置包括二号机架,二号机架上安装有二号滑动架与气缸,气缸为二号滑动架的移动提供动力,二号滑动架上安装有吸盘与一号喷气头。

3.根据权利要求1所述的橡塑密封圈生产线,其特征在于:所述修整装置包括三号机架,三号机架上安装有三号滑动架与三号液压缸,三号液压缸为三号滑动架的移动提供动力,三号滑动架上安装有上部整切模具,三号机架的下部安装有下部整切模具。

4.根据权利要求3所述的橡塑密封圈生产线,其特征在于:所述三号机架上还安装有二号喷气头。

5.根据权利要求1所述的橡塑密封圈生产线,其特征在于:所述卸料装置包括导料槽,导料槽内均匀设置有滑轮。

6.根据权利要求5所述的橡塑密封圈生产线,其特征在于:所述滑轮的外壁上设置有减震层。
