1.一种稀土掺杂的氟化铁钠，其特征在于，所述稀土掺杂的氟化铁钠为采用水热法合

3+

成的Eu 掺杂Na3FeF6；

所述的稀土掺杂的氟化铁钠的制备方法，具体包括如下步骤：

1）基质Na3FeF6溶液的制备：分别配制0.05~0.2mol/L的Fe(NO3)3溶液、0.25~1mol/L的NaF溶液、0.25~1mol/L的NH4HF2溶液各100ml，用移液管分别量取15ml的NaF溶液、15ml的Fe(NO3)3溶液、45ml的NH4HF2溶液置于同一烧杯中，最后加入3ml的HF溶液，搅拌10min，得到沉积Na3FeF6溶液；

3+ 3+

2）制备0.1mol/L的Eu(NO3)3溶液，与沉积Na3FeF6溶液混合均匀，Eu 与Fe 的体积比为

1% 8%；

~

3）将混合溶液转移到容量为100ml的反应釜中，加入1 5ml 丙酮，在温度为185 210℃~ ~

烘箱中反应8 24 h；

~

4）将溶液冷却到室温，然后把溶液转移到离心管中；将离心管放入离心机中离心20分钟，转速为8000r/min；离心一次结束后，倒去上清液，在离心管中加入乙醇或者丙酮进行二

3+ 3+

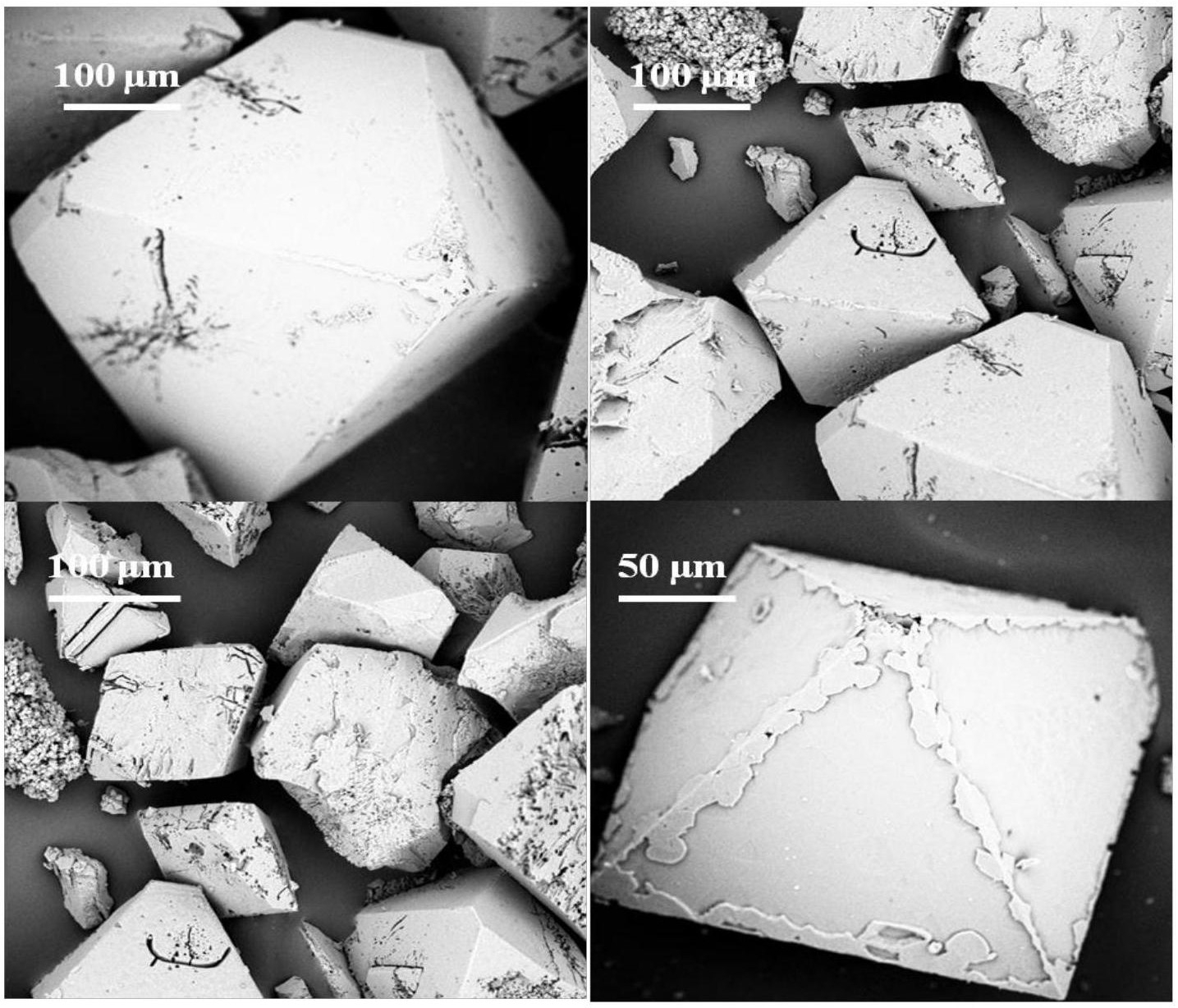

次离心；二次离心后重复上述步骤进行三次离心，得到Na3FeF6: Eu 样品，即Eu 掺杂Na3FeF6。
