1.一种含铜层状钛酸钾板状粒子的水热制备方法，其特征在于，将TiO2和Cu(NO3)2·

3H2O加入到KOH水溶液中，搅拌使原料混合均匀，进行水热反应，反应结束后，经过滤、洗涤、干燥，得到含铜层状钛酸钾板状粒子。

2.根据权利要求1所述的含铜层状钛酸钾板状粒子的水热制备方法，其特征在于：所述TiO2、Cu(NO3)2·3H2O和KOH水溶液的用量比为5g：5.414g：(15～100)mL。

3.根据权利要求1或2所述的含铜层状钛酸钾板状粒子的水热制备方法，其特征在于：所述的KOH水溶液的浓度为3～10mol/L。

4.根据权利要求1所述的含铜层状钛酸钾板状粒子的水热制备方法，其特征在于：所述的水热反应温度为150～300℃。

5.根据权利要求1所述的含铜层状钛酸钾板状粒子的水热制备方法，其特征在于：所述的水热反应时间为4～24h。

6.根据权利要求1所述的含铜层状钛酸钾板状粒子的水热制备方法，其特征在于：所述洗涤是用水洗涤，干燥是在50～80℃下进行。

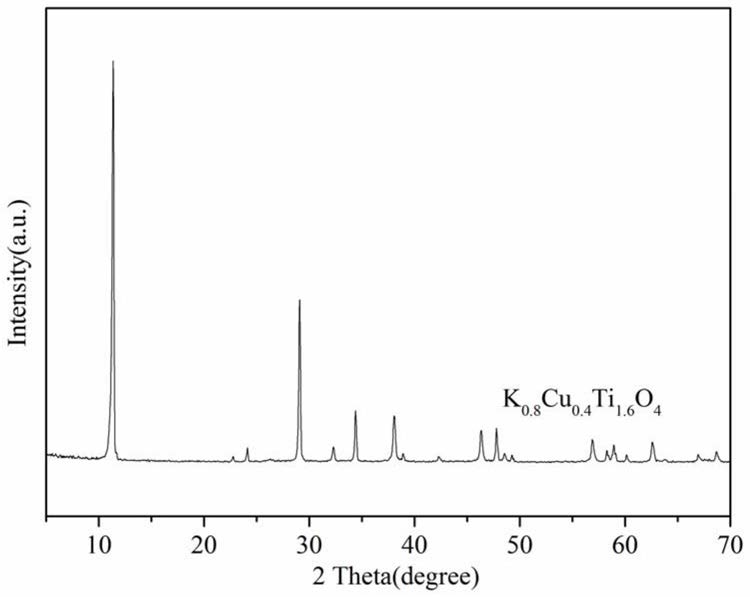

7.采用权利要求1～6中任意一项所述的水热制备方法制得的含铜层状钛酸钾板状粒子，其特征在于：该含铜层状钛酸钾板状粒子的组成表达式为K0.8Cu0.4Ti1.6O4。

8.根据权利要求7所述的含铜层状钛酸钾板状粒子，其特征在于：该含铜层状钛酸钾板状粒子的长度为1～2μm，厚度为100～200nm。
